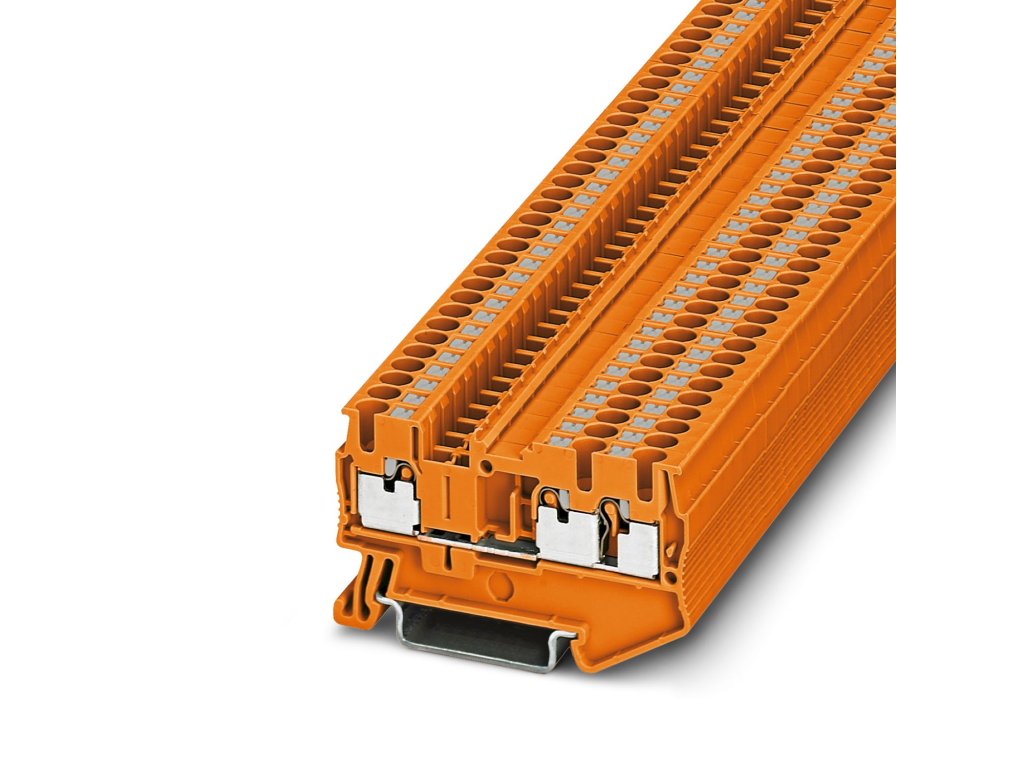

PT 2,5-TWIN OG - Průchozí svornice
Kód: 3211210Detailní popis produktu
Klíčové výhody
-
Push-in připojení – bez nářadí, rychlé zapojení vodičů i ferulí

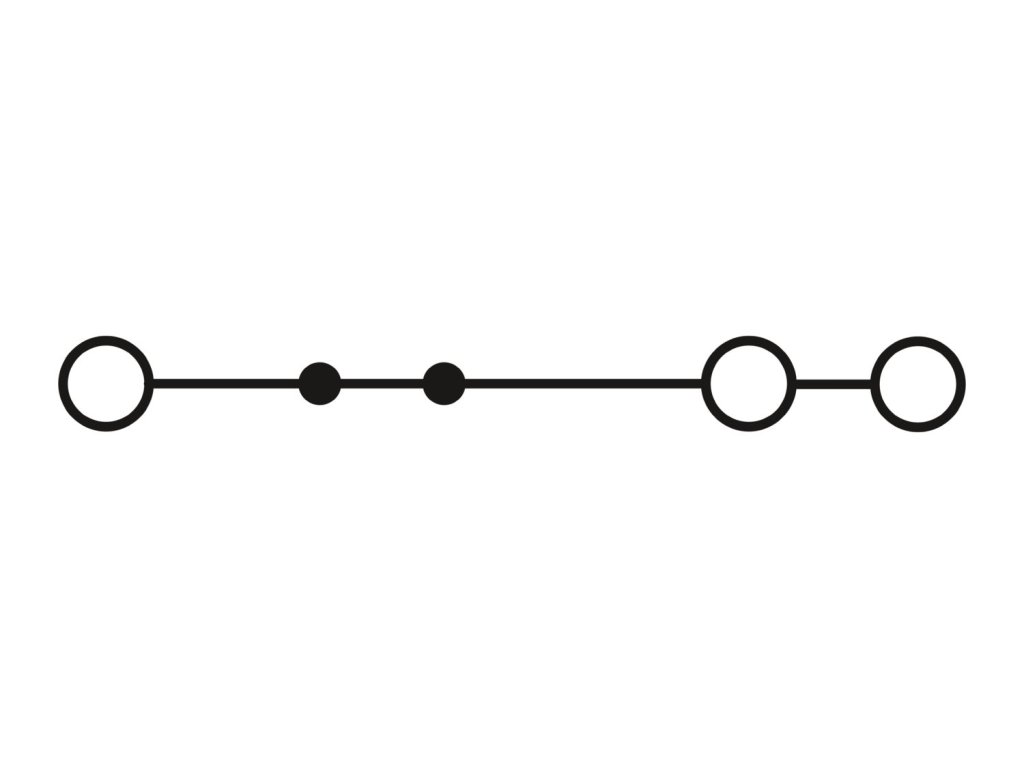

Více spojení v jednom bloku – 3 vodiče na jednu jednotku, tříúrovňová přípojka. -
Vysoké jmenovité parametry: 24 A (2,5 mm²) proud, 800 V napětí, 8 kV přepěťová odolnost.
-
Kompaktní šířka 5,2 mm, ideální pro instalace s omezeným prostorem.
-
Schválení pro drážní aplikace a prostředí s vysokými požadavky na požární bezpečnost – např. splňuje normy DIN EN 45545‑2 a NFPA 130.
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Počet připojení / vodičů | 3 vodiče na jednotku | – |
| Jmenovitý průřez vodiče | 2,5 | mm² |
| Rozsah vodičů (pevné) | 0,14 – 4 mm² | mm² |
| Rozsah vodičů (ohebné) | 0,14 – 4 mm² | mm² |
| Jmenovitý proud | 24 | A |
| Max. zatížení (tužší vodič 4 mm²) | 30 | A |
| Jmenovité napětí | 800 | V |
| Přepěťová odolnost (surge) | 8 | kV |
| Kategorie přepětí / stupeň znečištění | III / 3 | – |
| Stripping délka | 8 – 10 | mm |
| Rozměry (Š × V × Hloubka) | 5,2 mm × 60,4 mm × 35,3 mm (na NS 35/7,5) | mm |
| Hloubka na NS 35/15 | 44,3 mm | mm |
| Barva | Oranžová (RAL 2003) | – |
| Materiál / Hořlavostní třída | Polyamid (PA), UL 94 V0 | – |
| Provozní teplota | –60 … +110 °C | °C |
| Certifikát Ex | II 2 G Ex eb IIC Gb | – |
Kompatibilita / použití
-
Vhodné pro kolejová vozidla, strojírenství a průmyslové rozvody, kde je požadavek na vyšší hustotu připojení a úsporu místa.
-
Kompaktní šířka a tří-vodicové uspořádání umožňuje efektivní kabeláž i v omezených prostorech.
-
Push-in technologie výrazně zlepšuje rychlost montáže a údržby.
-
Splňuje vysoké požadavky na bezpečnost a odolnost (například drážní normy).
-
Kompatibilní se systémem Phoenix Contact CLIPLINE complete – přemostění, krytky, značení a příslušenství.
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
