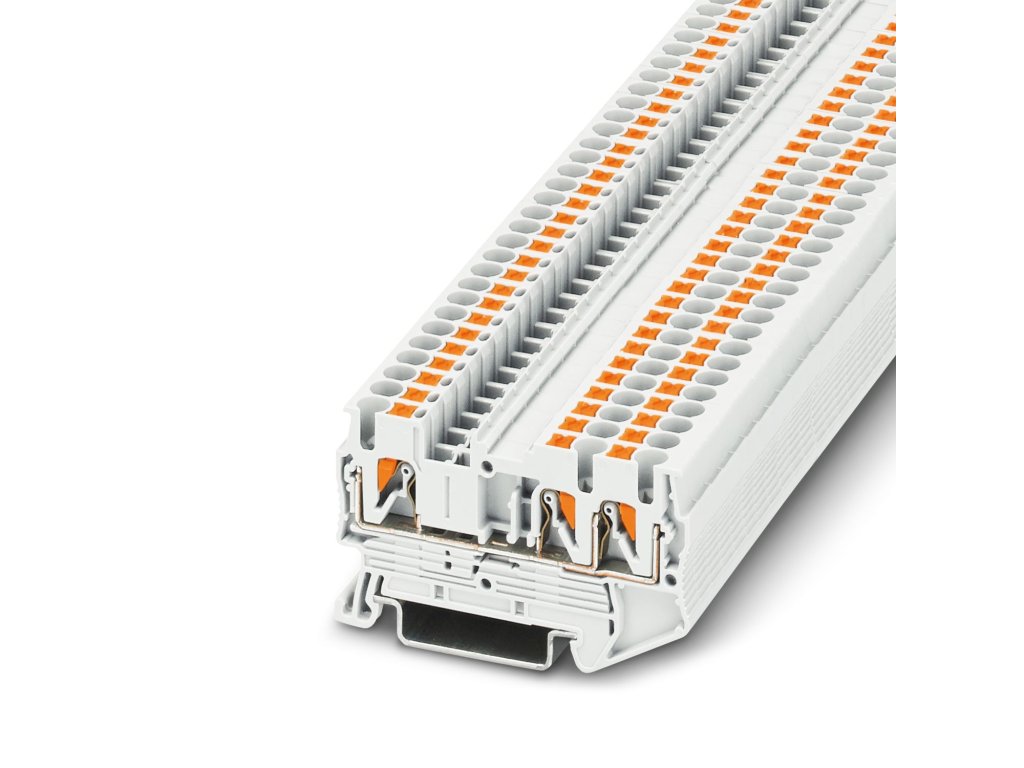

PT 2,5-TWIN WH - Průchozí svornice
Kód: 3209550Detailní popis produktu
Klíčové výhody
-
Push-in připojení bez nářadí – umožňuje rychlou a bezpečnou montáž vodičů 0,14–4 mm².
-

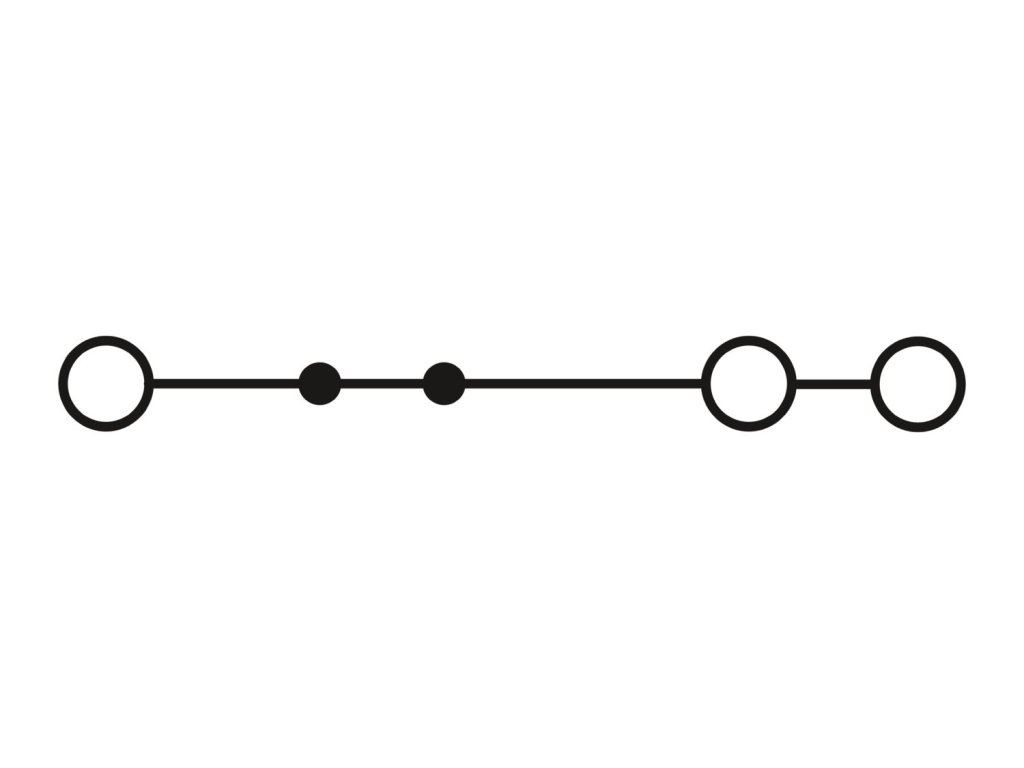

Tři vodiče na jeden svorkovník (vícevodicová konfigurace) – efektivní využití prostoru na DIN liště.
-
Vysoké jmenovité hodnoty: 24 A při 2,5 mm², jmenovité napětí 800 V, přepěťová odolnost 8 kV.
-
Kompaktní šířka pouhých 5,2 mm – vhodné pro husté rozvody a úsporné montážní uspořádání.
-
Splňuje normy pro náročné aplikace (např. železniční), včetně požárních požadavků dle DIN EN 45545-2 a NFPA 130.
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Počet připojení na patro | 3 vodiče | – |
| Počet úrovní / řad | 1 úroveň | – |
| Jmenovitý průřez | 2,5 | mm² |
| Rozsah pevného vodiče | 0,14 … 4 | mm² |
| Rozsah flexibilního vodiče | 0,14 … 2,5 (s plastovou objímkou) | mm² |
| Jmenovitý proud | 24 | A |
| Maximální zatížitelnost | 30 A (u 4 mm² vodiče) | A |
| Jmenovité napětí | 800 | V |
| Přepěťová kategorie / stupeň znečištění | III / 3 | – |
| Zatěžovací rázové napětí | 8 | kV |
| Stripping délka | 8 … 10 | mm |
| Rozměry (Š × V × Hloubka) | 5,2 × 60,5 × 35,3 (na NS 35/7,5) / 44,3 (na NS 35/15) | mm |
| Barva / Materiál / Hořlavost | Bílá (RAL 9010) / Polyamid (PA) / UL 94 V0 | – |
| Provozní teplota | –60 … +110 °C (včetně RTI materiálu 130 °C) | °C |
| Provedení Ex/ATEX | II 2 G Ex eb IIC Gb | – |
Kompatibilita / použití
-
Vhodná pro instalace, kde je nutné připojit více vodičů v jednom bloku – ideální pro rozvaděče s vysokou hustotou zapojení.
-
Díky vysokému jmenování napětí (800 V) a proudu (24 A) vhodná pro průmyslové, strojírenské i železniční aplikace.
-
Push-in technologie usnadňuje montáž i údržbu — ideální pro rychlé zapojení.
-
Kompatibilní s systémem Phoenix Contact CLIPLINE complete, umožňuje použití mostků, krytek a jednotného značení.
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
