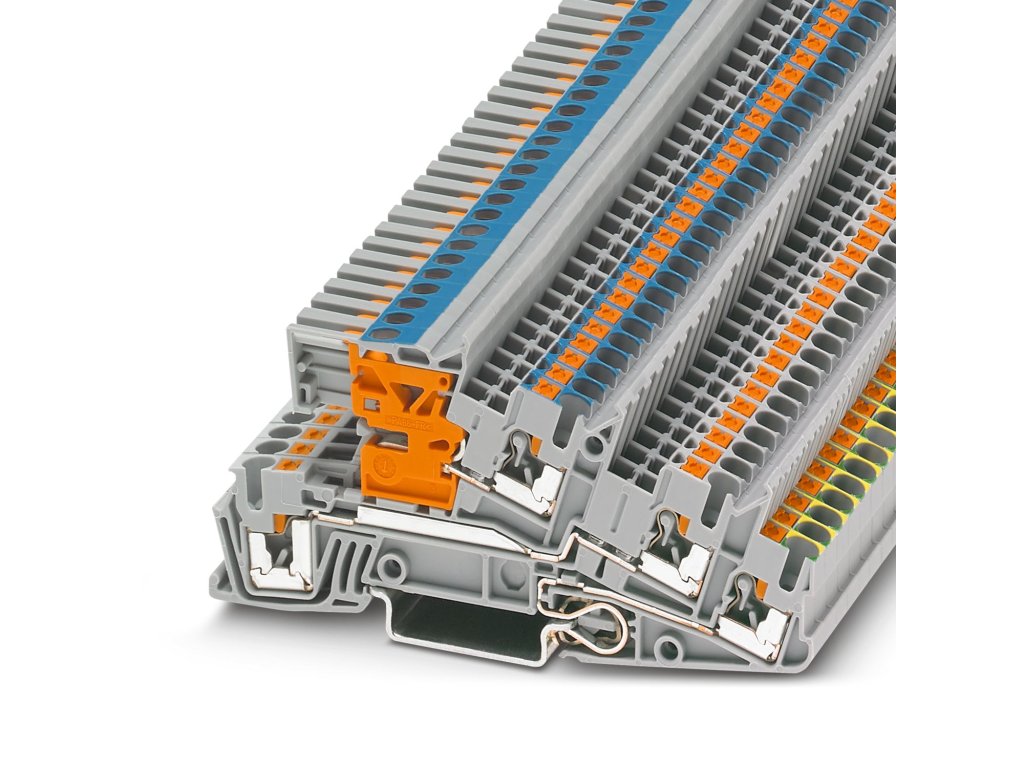

PTI 2,5-PE/L/NT – svornice ochranného vodiče
Kód: 3213946Detailní popis produktu
Klíčové výhody
-
Push-in technologie umožňuje rychlé, beznástrojové připojení vodičů
-

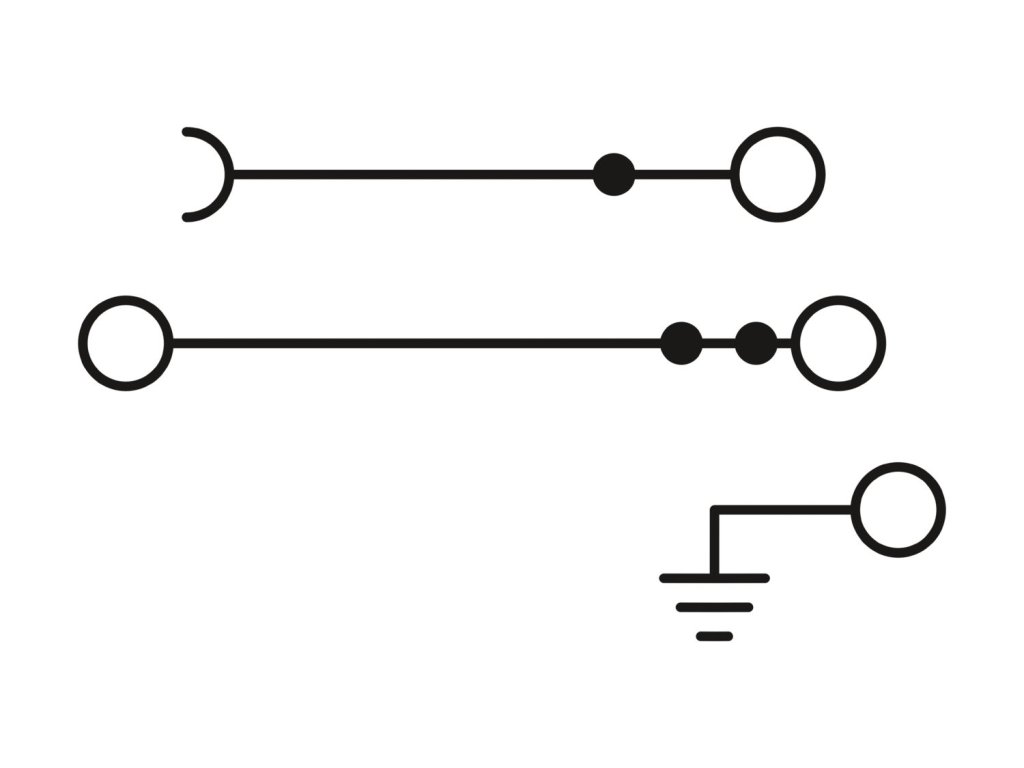

Tři patra s možností fázového a ochranného/nulového připojení
-
Kompaktní šířka pouhých 5,2 mm pro hustou kabeláž
-
Speciálně navrženo pro spojení PE a N vodičů, včetně pevného ukotvení sběrnice
-
Vysoká odolnost: třída izolace PA s UL 94 V0, široký teplotní rozsah
-
Splňuje přísné normy pro průmyslové i kolejové použití (např. ochrana, zkoušky výbojového napětí)
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Jmenovité napětí | 400 (fáze–fáze), 250 (fáze–PE/N) | V |
| Jmenovitý proud | 24 (4 mm² vodič), max. 30 (3-patrový blok, 4 mm²) | A |
| Jmenovitý průřez vodičů | 2,5 | mm² |
| Podporovaný průřez | 0,14–4 (tuhý i ohebný), AWG 26–12 | mm² |
| Push-in připojení | Ano, bez nástroje | — |
| Počet pater / napětí | 3 / 2 (PE + N) | — |
| Stripping délka vodiče | 8–10 | mm |
| Kategorie přepětí / stupeň znečištění | III / 3 | — |
| Přepěťová odolnost | 4 kV / 6 kV | — |
| Ztrátový výkon | 1,02 | W |
| Šířka (bez koncovky) | 5,2 (2,2 jako end cover) | mm |
| Rozměry (V × H × Hloubka) | 101 × 5,2 × 48,6; na NS 35/7,5: 50,5; na NS 35/15: 58 | mm |
| Materiál a barva izolace | Polyamid (PA), UL 94 V0; šedá (RAL 7042) | — |
| Provozní teplota | –60 až +110 | °C |
| Poznámka k montáži | Vyžaduje podpěry na začátku, konci a každých 20 cm sběrnice |
Kompatibilita / použití
-
Určeno pro profesionální rozvaděčové instalace, strojírenství nebo kolejové aplikace
-
Speciálně navrženo pro bezpečné spojení fázových, ochranných a nulových vodičů ve stísněných prostorech
-
Kompatibilní s COMPLETE line systémem (můstky, krytky, značení) od Phoenix Contact
-
Splňuje normy IEC/VDE, ochranné testy dle DIN EN 50274
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
