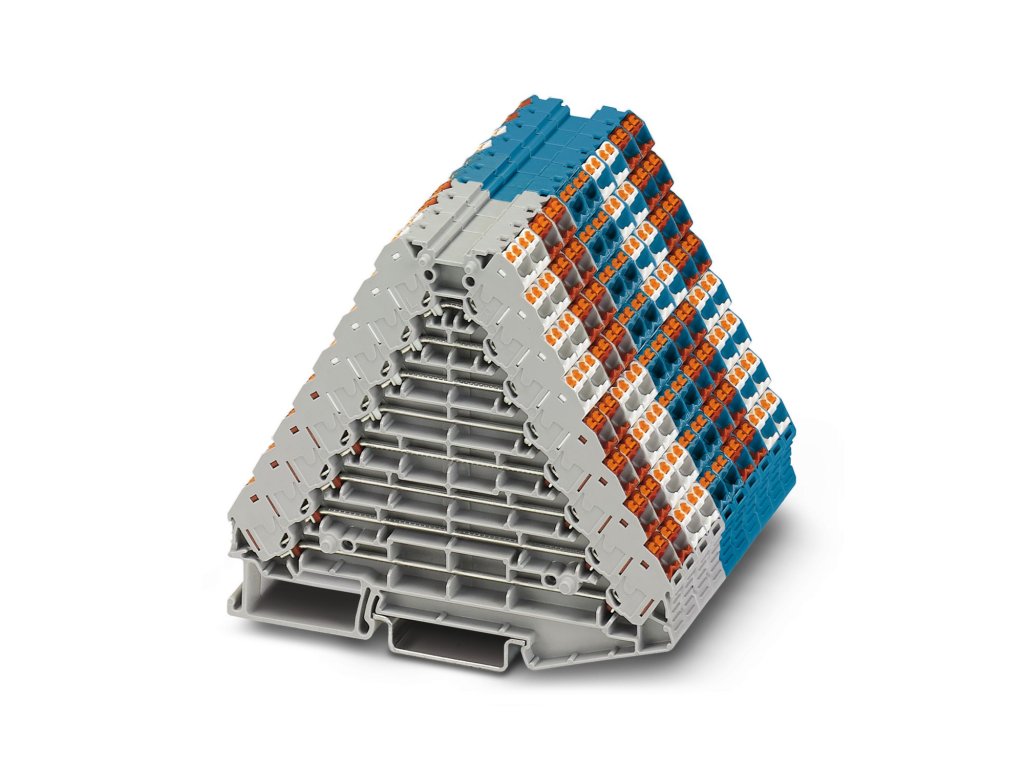

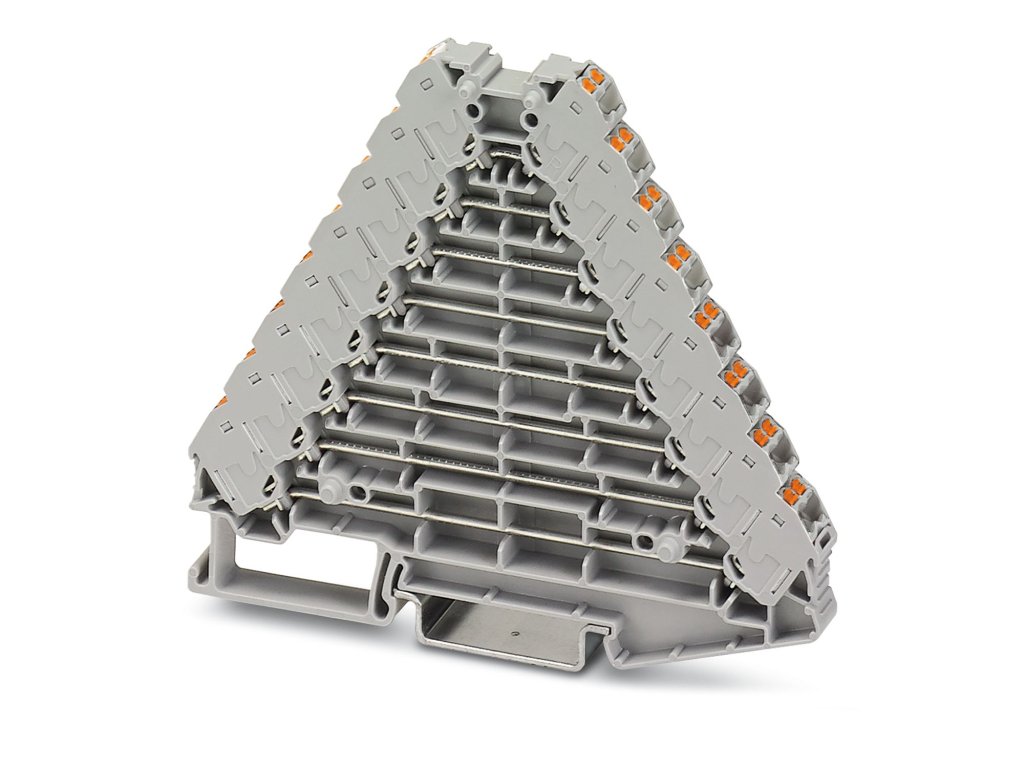

PTRV 8 /VDE 0815 – propojovací sdružená svornice
Kód: 3270140Detailní popis produktu
Klíčové výhody
-
Push-in technologie pro beznástrojové, spolehlivé zapojení vodičů
-
Osm úrovní (levels), každá s 4 připojeními — celkem 32 spojení na jednom modulku
-
Kompaktní šířka 8,3 mm značně šetří místo ve skříních rozvaděčů
-
Vysoká mechanická a požární odolnost, vhodná i pro kolejová vozidla – protipožární normy DIN EN 45545-2, NFPA 130 splněny
-
Standardní montáž na DIN lišty NS 35/7,5 až NS 35/15 pro jednoduchou integraci
-
Barevné provedení dle VDE 0815 – šedé, zajišťuje konzistentní kódování v instalaci
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Počet úrovní / celkových připojení | 8 úrovní / 32 připojení | – |
| Připojení vodičů | Push-in | – |
| Jmenovité napětí | 250 V | V |
| Jmenovitý proud | 8 A | A |
| Přepěťová kategorie / stupeň znečištění | III / 3 | – |
| Rázové přepětí (surge voltage) | 4 kV | kV |
| Jmenovitý průřez | 1,5 mm² | mm² |
| Podporované vodiče (pevné) | 0,14–2,5 mm² | mm² |
| Podporované vodiče (ohebné) | 0,14–1,5 mm² (včetně ferulí) | mm² |
| Stripping délka | 8–10 mm | mm |
| Rozměry (Š × V × Hloubka) | 8,3 × 100 × (87,5 / 95) mm (na NS 35/7,5 / 35/15) | mm |
| Materiál / barva | Polyamid (PA), UL 94 V0; šedá (RAL 7042) | – |
| Teplotní odolnost | –60 … 105 °C (RTI Elec. 130 °C) | °C |
| Požární a kouřové vlastnosti | EN 45545-2 R22–R26 HL1–HL3; NFPA 130: kouř, toxicita, hoření – prošel | – |
| Hmotnost (bez balení) | ~37 g | g |
| Baleno po | 10 kusech | – |
Kompatibilita / použití
-

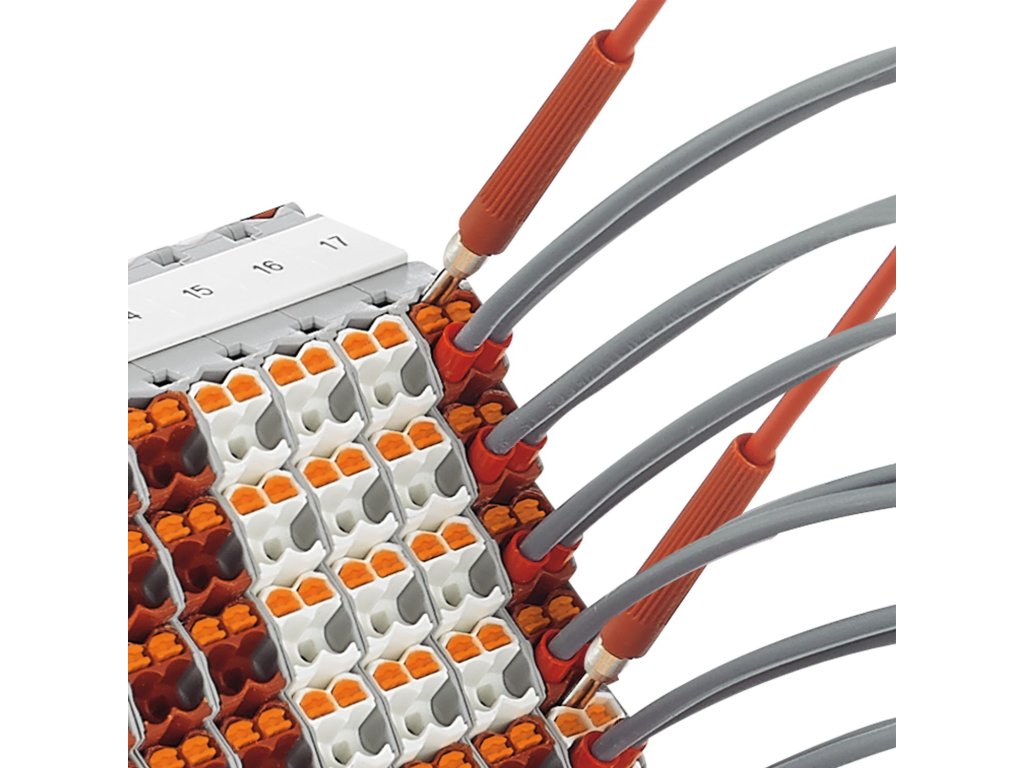

Ideální pro marshalling panely v drážních aplikacích, výrobě a automatizaci – vysoká hustota zapojení a barevné kódování zaručují přehledné rozvody
-
Vysoká odolnost vůči požáru, kouři a toxickým emisím podporuje použití v kolejových vozidlech
-

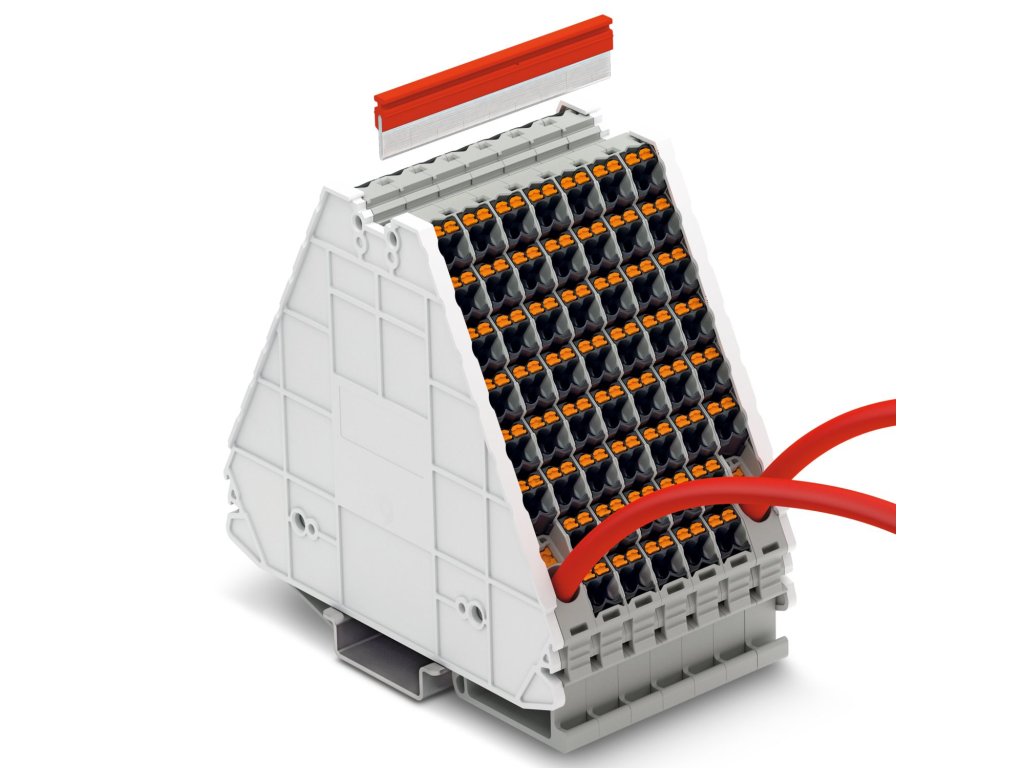

Kompatibilní se systémem COMPLETE line – lze doplnit o značky, krytky i příslušenství pro modulární úpravy
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
