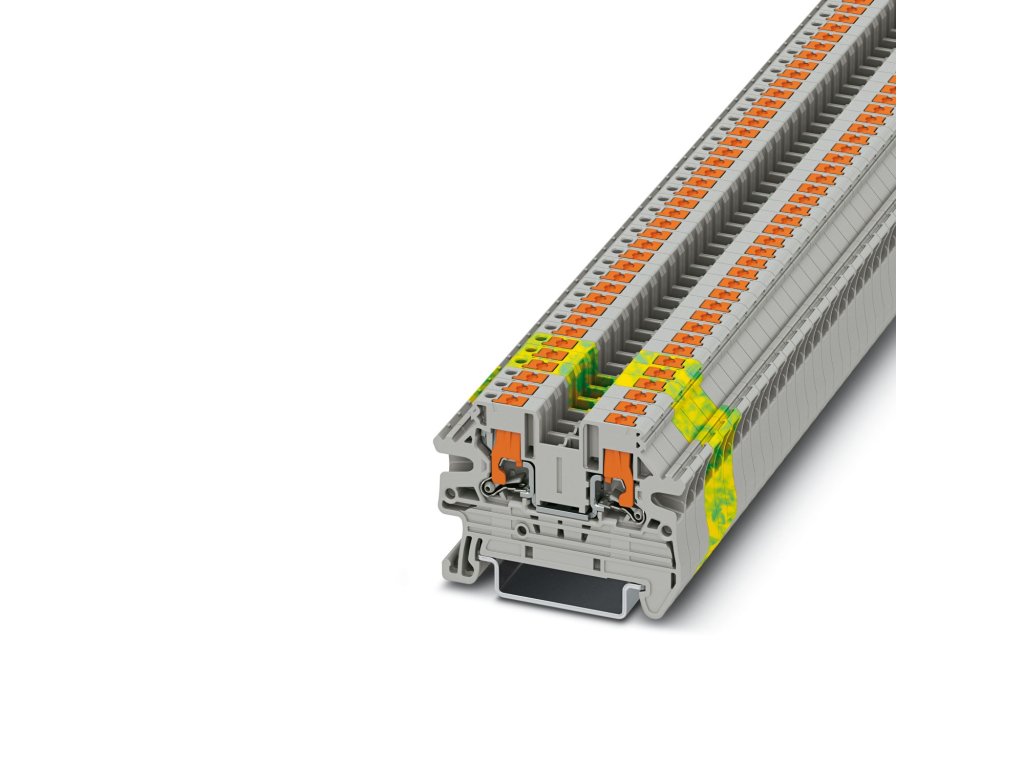

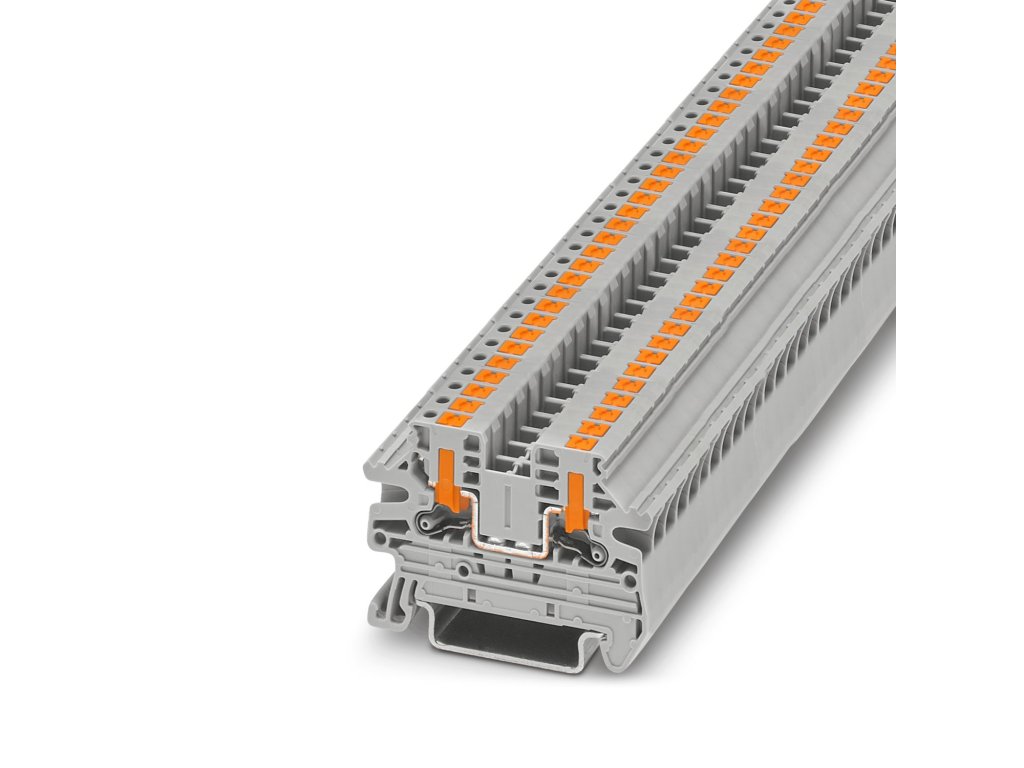

PTV 2,5 – průchozí svornice
Kód: 1078960Detailní popis produktu
Klíčové výhody
-
Technologie Push-in pro rychlé, beznástrojové připojení vodičů — zjednodušuje montáž a údržbu.
-
Kompaktní šířka 5,2 mm umožňuje úsporné zapojení v rozvaděčích.
-
Jmenovitý proud 24 A (2,5 mm²), maximální zatížení až 28 A (4 mm²) – silný výkon v malém balení.
-
Jmenovité napětí 800 V, kategorie přepětí III, stupeň znečištění 3 – vhodné pro průmyslové standardy.
-
Schválení Ex/ATEX (Ex eb IIC Gb) vhodné pro aplikace v nebezpečném prostředí.
-
Široký rozsah vodičů: 0,14–4 mm² (pevné i flexibilní), podpora Twin ferulí – flexibilita pro různé typy zapojení.
-
Skvělé mechanické a environmentální vlastnosti – odolnost vůči rázům, výbojům, vibracím, teplotám i plameni.
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Jmenovitý proud | 24 A (2,5 mm²), až 28 A (4 mm² pevné) | A |
| Jmenovité napětí | 800 V | V |
| Přepěť. kategorie / stupeň znečištění | III / 3 | — |
| Rozsah vodičů | 0,14–4 mm² (pevné i flexibilní), Twin ferule 0,5–1,5 mm² | mm² |
| Připojení vodičů | Push-in | — |
| Stripping délka | 8–10 mm | mm |
| Přepěťový nárazový odpor | 8 kV | kV |
| Ztrátový výkon | 0,77 W | W |
| Schválení Ex/ATEX | II 2 G Ex eb IIC Gb | — |
| Rozměry (Š × V × H) | 5,2 × 50,8 × 35,3 mm | mm |
| Hloubka na lištu NS 35/7,5 / 35/15 | 36,8 / 44,3 mm | mm |
| Materiál / barva | Polyamid (PA), UL 94 V0; šedá (RAL 7042) | — |
Kompatibilita / použití
-
Vhodné pro náročné aplikace v železniční dopravě, strojírenství i procesním průmyslu.
-
Kompaktní design umožňuje efektivní vedení kabeláže i v omezeném prostoru.
-
Beznástrojové připojení a test-pick-off zvyšují efektivitu montáže i údržby.
-
Plně kompatibilní se systémem CLIPLINE complete – můstky, krytky, nosné lišty atd.
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
