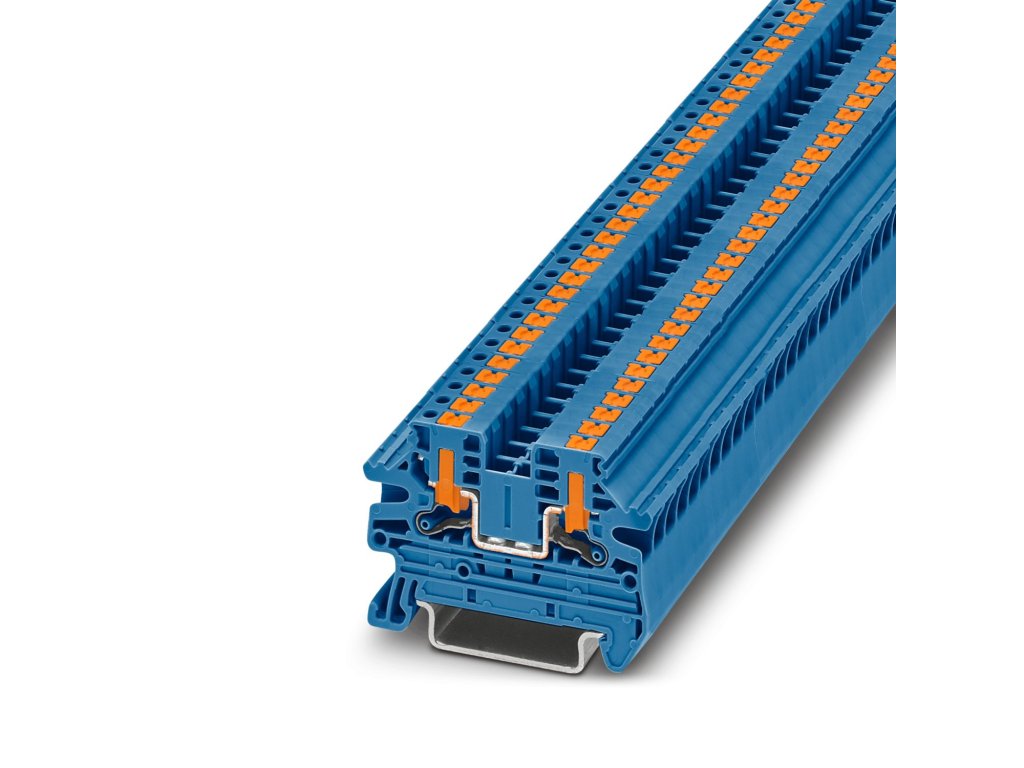

PTV 2,5 BU – průchozí svornice
Kód: 1078962Detailní popis produktu
Klíčové výhody
-
Push-in připojení – bez nářadí, rychlé a bezpečné spojení vodičů 0,14–4 mm² (AWG 26–12)
-
Kompaktní šířka 5,2 mm, ideální pro úsporné rozvaděče
-
Silný výkon: nom. proud 24 A (2,5 mm²), až 28 A (4 mm² vodič)
-
Vysoké napětí až 800 V, kategorie přepětí III, stupeň znečištění 3
-
Schválení Ex/ATEX (II 2 G Ex eb IIC Gb) – vhodné i do potenciálně výbušných prostředí
-
Integrovaný test-pick-off – umožňuje snadné měření bez demontáže
-
Část systému CLIPLINE complete, kompatibilní s mostky, krytkami, značením atd.
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Jmenovitý proud | 24 A (2,5 mm²) | A |
| Maximální proud | 28 A (4 mm² vodič) | A |
| Jmenovité napětí | 800 V | V |
| Přepěťová kategorie / stupeň znečištění | III / 3 | — |
| Rozsah vodičů | 0,14–4 mm² (pevné i flexibilní), podpora TWIN ferulí až 1,5 mm² | mm² / AWG |
| Připojení vodičů | Push-in | — |
| Stripping délka | 8–10 mm | mm |
| Schválení Ex/ATEX | II 2 G Ex eb IIC Gb | — |
| Test-pick-off | Ano (integrovaný měřicí vývod) | — |
| Systém CLIPLINE complete | Ano (můstky, krytky, značení…) | — |
| Rozměry (Š×V×H) | 5,2 × 50,8 × 35,3 mm (lišta NS 35/7,5: hloubka 36,8 mm; NS 35/15: 44,3 mm) | mm |
| Barva | Modrá (RAL 5015) | — |
| Materiál / Hořlavost | Polyamid (PA), UL 94 V0 | — |
| Provozní teplota | –60 °C … +110 °C | °C |
Kompatibilita / použití
-
Vhodná do železniční dopravy, strojírenství, průmyslové automatizace a procesního průmyslu
-
Kompaktní konstrukce umožňuje efektivní vedení kabeláže i v omezených prostorech
-
Push-in technologie a integrovaný test-pick-off usnadňují montáž a údržbu
-
Plně kompatibilní se systémem CLIPLINE complete – doplňky jako můstky (FBS), krytky, značení
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
