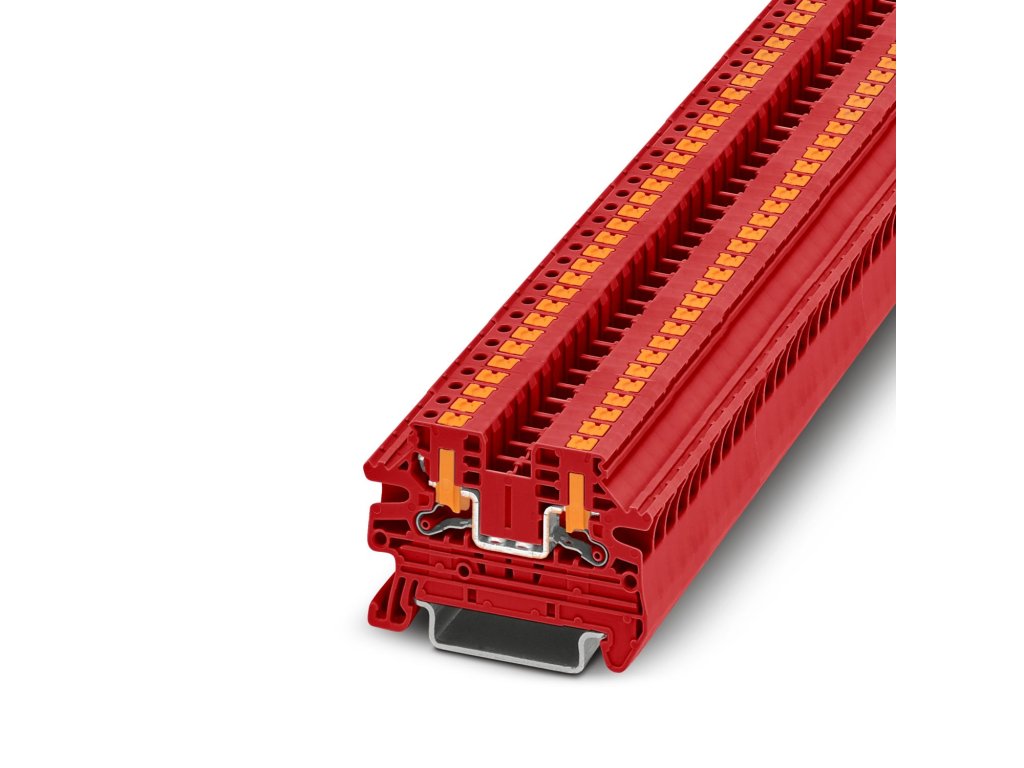

PTV 2,5-RD – průchozí svornice
Kód: 1291478Detailní popis produktu
Klíčové výhody
-
Technologie Push-in pro jednoduché, spolehlivé a beznástrojové připojení vodičů
-
Kompaktní šířka 5,2 mm šetří místo v rozvaděči
-
Vysoká jmenovitá hodnota 24 A / 800 V, max. proud až 28 A pro vodiče 4 mm²
-
Široký rozsah kompatibility vodičů: 0,14–4 mm² (AWG 26–12), včetně dvojic TWIN ferulí až 1,5 mm²
-
Vhodné pro náročné prostředí, včetně drážních aplikací — splňuje požadavky ATEX/IECEx, Ex eb IIC Gb
-
Systémová kompatibilita s příslušenstvím jako můstky plug-in FBS, testovací konektory, nosné lišty
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Jmenovitý proud | 24 A (2,5 mm²), max. 28 A (4 mm²) | A |
| Jmenovité napětí | 800 V | V |
| Přepěťová kategorie / stupeň znečištění | III / 3 | — |
| Rozsah vodičů | 0,14–4 mm² (pevné i ohebné), AWG 26–12; TWIN ferule 0,5–1,5 mm² | mm² / AWG |
| Připojení vodičů | Push-in | — |
| Stripping délka | 8–10 mm | mm |
| Počet připojení | 2 vodiče / 1 pozice | — |
| Vnitřní průšařka (gauge) | A3 | — |
| Max. výkonová ztráta | 0,77 W | W |
| Schválení Ex / ATEX | II 2 G Ex eb IIC Gb | — |
| Montáž na lištu | NS 35/7,5 a NS 35/15 | — |
| Rozměry (Š × V × H) | 5,2 × 50,8 × 35,3 mm | mm |
| Hloubka na NS 35/7,5 / 35/15 | 36,8 / 44,3 mm | mm |
| Materiál / barva | Polyamid, UL 94 V0; červená (RAL 3001) | — |
| Oblasti použití | Železnice, strojírenství, průmysl, procesní technologie | — |
Kompatibilita / použití
-
Ideální pro kolejové aplikace, díky těmto vlastnostem a schválením Ex/ATEX
-
Kompaktní design umožňuje efektivní rozvaděčovou kabeláž i ve stísněných prostorech
-
Beznástrojové připojení a přístup k testovacím vývodům zvyšují efektivitu údržby i montáže
-
Plná kompatibilita se systémem CLIPLINE complete (mosty, označení, příslušenství)
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
