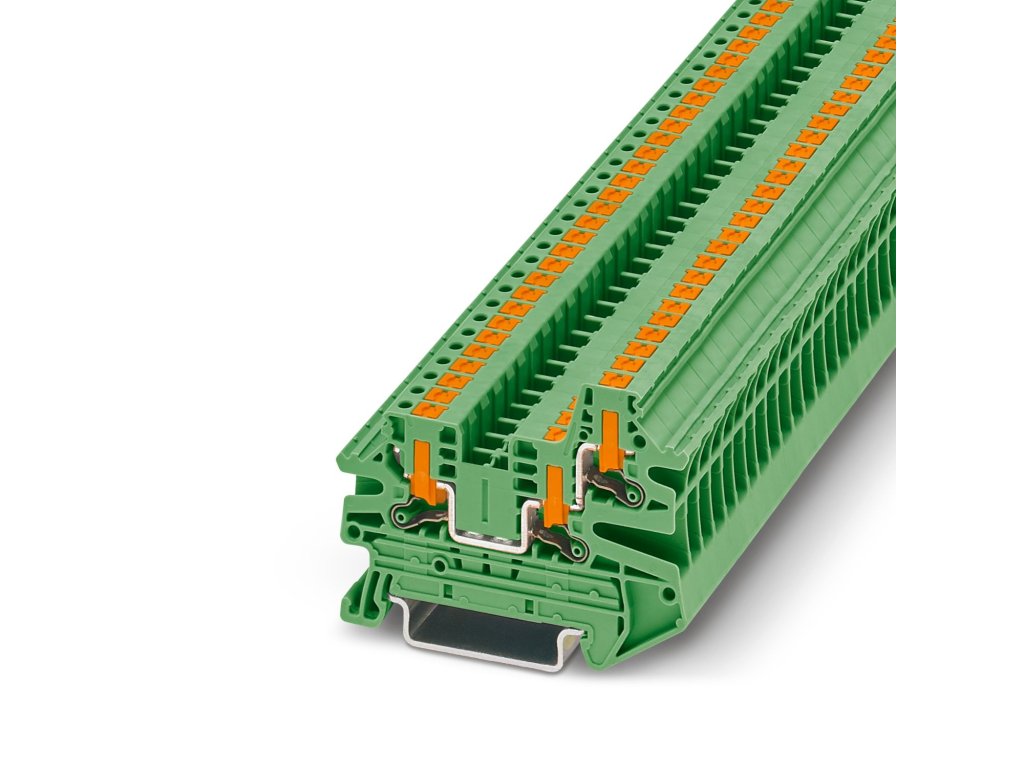

PTV 2,5-TWIN GN - Průchozí svornice
Kód: 1291498Detailní popis produktu
Klíčové výhody
-
Push-in připojení – bez nářadí, rychlé a spolehlivé připojení vodičů 0,14 – 4 mm².
-

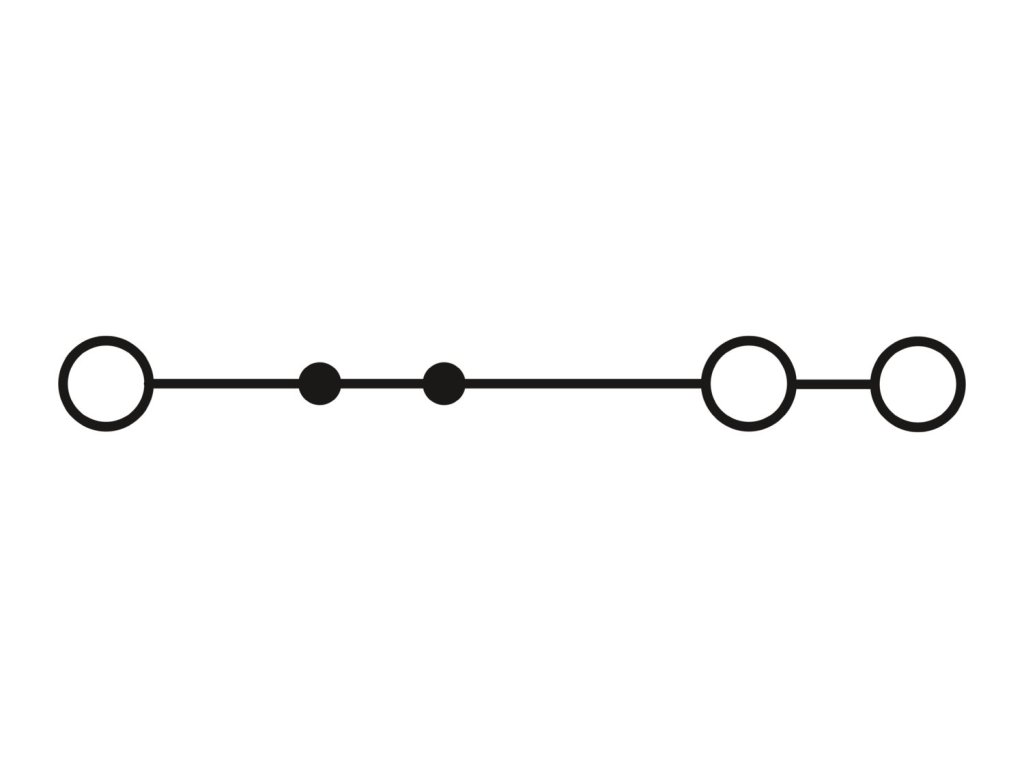

Tři vodiče na jednu jednotku („TWIN“) – zvyšuje hustotu zapojení při stejné šířce bloku.
-
Vysoké parametry: 24 A při 2,5 mm², napětí až 800 V, přepěťová odolnost 8
-
Extrémně kompaktní šířka 5,2 mm – ideální pro prostorově úsporné rozvaděče.
-
Odolnost a certifikace pro kolejové aplikace – splňuje požadavky m.j. dle DIN EN 45545-2, NFPA 130.
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Počet připojení | 3 vodiče na jednotku | – |
| Počet řad | 1 | – |
| Jmenovitý průřez vodiče | 2,5 | mm² |
| Rozsah vodičů (pevné) | 0,14 – 4 | mm² |
| Rozsah vodičů (ohebné) | 0,14 – 4 | mm² |
| Jmenovitý proud | 24 | A |
| Maximální zatížení | 28 A (u 4 mm² vodiče) | A |
| Jmenovité napětí | 800 | V |
| Přepěťová odolnost (surge) | 8 | kV |
| Přepěťová kategorie / stupeň znečištění | III / 3 | – |
| Abizolovací délka | 8 – 10 | mm |
| Rozměry (Š × Výška × Hloubka) | 5,2 × 60 mm × hloubka 45,7 mm (na NS 35/7,5) | mm |
| Hloubka na NS 35/15 | 54,7 | mm |
| Barva / Materiál / Hořlavost | Zelená / polyamid (PA) / UL 94 V0 | – |
| Provozní teplota | –60 … +110 °C | °C |
| Hmotnost na kus | ≈ 8,36 g | g |
Kompatibilita / použití
-
Vysoce vhodná pro instalace s vysokou hustotou vodičů, například při konstrukci rozvaděčů, automatizace a kolejové technice.
-
Díky trojitému připojení v jednom bloku (TWIN) se výrazně šetří prostor na DIN liště.
-
Push-in technologie zkracuje čas montáže a usnadňuje údržbu.
-
Kompatibilní s typickým systémem CLIPLINE complete (můstky, krytky, značení) pro snadné rozšíření.
-
Použitelná i v náročných prostředích – splňuje normy pro kolejová vozidla (např. DIN EN 45545-2) a vysoké napětí/přepětí.
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
