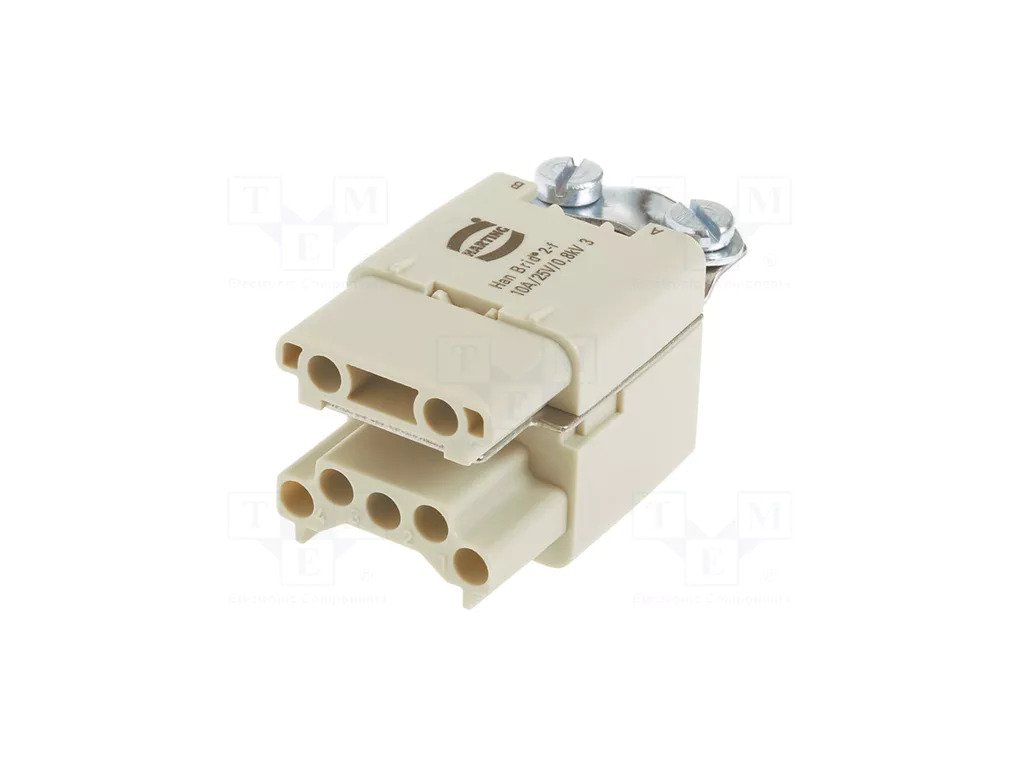

HARTING 09120063111 – konektor insert Han-Brid®

Detailní popis produktu

Detailní popis
HARTING 09120063111 je zásuvný insert (female) určený pro průmyslové konektorové sestavy v rámci systému Han-Brid®. Tento hybridní modul kombinuje více kontaktních poloh s možností připojení napájení a signálu v jednom kompaktním rozhraní.

Insert má 6 kontaktů včetně zemnění (GND) s krimpovacím ukončením, což umožňuje jednoduché a spolehlivé připojení vodičů během montáže zařízení. Je navržen pro jmenovitý proud 10 A a jmenovité napětí 50 V, což jej předurčuje pro použití v napájecích i signálních částech průmyslových aplikací.

Díky odolnému materiálu polykarbonátu (PC) a provedení s vysokou mechanickou odolností je insert vhodný pro náročné provozní podmínky. Kompatibilita s dalším příslušenstvím Han® zajišťuje flexibilitu při návrhu konektorových systémů a jejich údržbě.

Vlastnosti produktu

• Zásuvný insert konektoru série Han-Brid® pro modulární konektory HARTING.

• 6 kontaktů + zemnění (GND) s krimpovacím ukončením.

• Jmenovitý proud 10 A, napětí 50 V – vhodné pro napájení a signály.

• Odolná konstrukce z polykarbonátu pro průmyslové prostředí.

• Kompatibilní s ostatními komponenty modulárních konektorů Han®.

Technické parametry

• Typ konektoru: insert (zásuvka) Han-Brid®

• Počet kontaktů: 6 + zemnění (GND)

• Ukončení: krimp

• Jmenovitý proud: 10 A

• Jmenovité napětí: 50 V

• Provozní teplota: −40 °C až +125 °C

• Materiál: polykarbonát (PC)

• Rozměrová řada: 3A (Han® Modular)

Použití

• Průmyslové krokové a automatizační konektorové systémy.

• Napájení a signální propojení zařízení a modulů.

• Integrace do Han®-Modular a hybridních rozhraní.
