HARTING 09140253101 – modulární konektor Han-Modular® High Density

Detailní popis produktu

Detailní popis

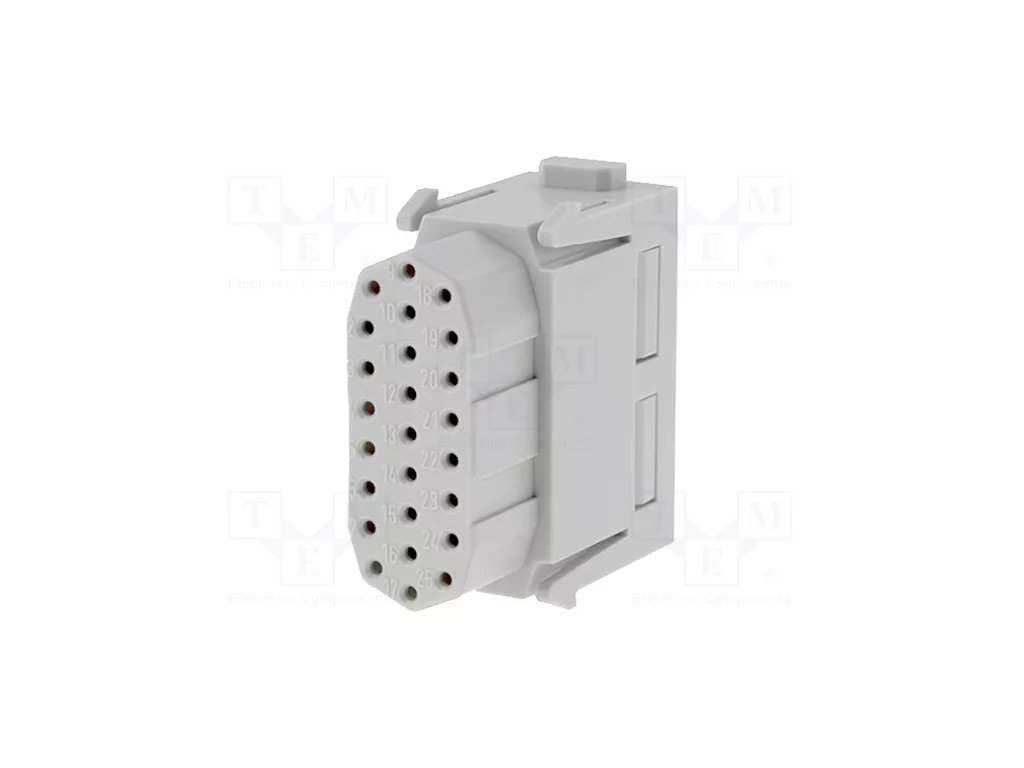

HARTING 09140253101 je High Density insert modul navržený pro použití v modulárních konektorech série Han-Modular®. Tento zásuvný modul (female) poskytuje 25 kontaktů vhodných pro signální a nízkonapěťová propojení v průmyslových aplikacích a nabízí krimpovací ukončení pro spolehlivé připojení vodičů.

Vyroben z robustního polykarbonátu v šedé barvě (RAL 7032) s vysokou odolností vůči prostředí, modul je schopen pracovat v rozsahu teplot −40 °C až +125 °C. Díky souladným normám a vysokému izolačnímu odporu je vhodný pro instalace ve standardních průmyslových konektorových sestavách.

Systém Han-Modular® umožňuje kombinovat různé typy modulů ve společném konektoru podle konkrétních požadavků projektu, čímž usnadňuje návrh flexibilních a přizpůsobitelných elektrických rozhraní.

Technické parametry

• Typ modulu: Han® High Density, zásuvka (female)

• Počet kontaktů: 25

• Ukončení: krimp

• Jmenovitý proud: 4 A

• Jmenovité napětí: 50 V

• Materiál vložky: polykarbonát (PC)

• Provozní teplota: −40 °C až +125 °C

• Kódování: Han-Modular® standard

• Mechanická životnost: ≥ 500 cyklů

Použití
Tento modul je určen pro průmyslové konektorové systémy Han-Modular®, které vyžadují vysokou hustotu signálních kontaktů v kompaktním provedení, například pro automatizaci, řídicí systémy nebo propojení elektronických zařízení.
