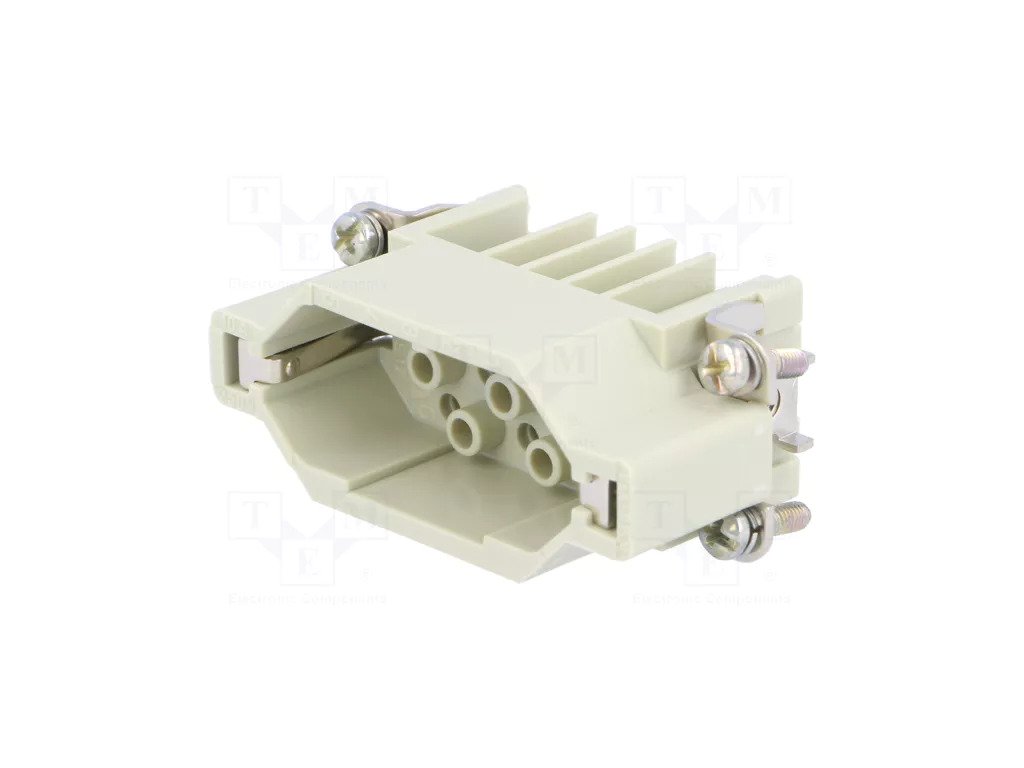

HARTING 09210153001 – vložka konektoru Han D®

Detailní popis produktu

Detailní popis
HARTING 09210153001 je male kontaktní vložka navržená pro použití v průmyslových konektorových systémech série Han D®, které jsou určeny pro robustní a spolehlivé elektrické propojení. Tento insert nabízí 15 kontaktů plus ochranný vodič (PE), což umožňuje kombinovat signální a napěťové obvody v jednom konektoru podle potřeby vašeho zařízení.

Konektorová vložka nemá vlastní kontakty – kontakty pro krimpování je třeba objednat samostatně – a je určena pro montáž krimpovanými kontakty, které zajišťují pevné a trvanlivé spojení vodičů. Díky konstrukci z odolného polykarbonátu (PC) s teplotní odolností od −40 °C do +125 °C a mechanickou životností přes 500 cyklů je produkt vhodný pro náročné průmyslové prostředí.

Tato vložka je kompatibilní s dalšími komponenty systému Han D®, což umožňuje flexibilní sestavení konektorů podle konkrétních požadavků aplikace.

Technické parametry

• Typ: kontaktní vložka Han D® male (bez kontaktů)

• Počet kontaktů: 15 + PE

• Ukončení: krimp (kontakty objednávejte samostatně)

• Jmenovitý proud: 10 A

• Jmenovité napětí: 250 V

• Materiál vložky: polykarbonát (PC), šedá (RAL 7032)

• Provozní teplota: −40 °C až +125 °C

• Mechanická životnost: ≥ 500 cyklů

• Normy: Han D® konektorová řada průmyslových standardů

Použití
Vložka je určena pro průmyslové konektory Han D® ve velikosti 10 A, používané pro napájení a signální propojení v automatizačních systémech, strojních instalacích, rozvaděčích a dalších aplikacích vyžadujících spolehlivé a modulární elektrické spojení.
