Charakteristiky POE16R-1AFGyyy-R

VSTUP:

• Rozsah vstupního napětí AC: 90 až 264 VAC
• Jmenovité vstupní napětí AC: 100 až 240 VAC
• Vstupní proud AC:
  • 0,55 A (RMS) max. pro 90 VAC
  • 0,35 A (RMS) max. pro 240 VAC
• Únikový proud: max. 0,5 mA při 254 VAC/50 Hz
• Frekvence vstupního napětí AC: 47–63 Hz
• Náběhový proud AC:
  • 30 A (RMS) max. při 115 VAC
  • 60 A (RMS) max. při 230 VAC

VÝSTUP:

• Celkový výstupní výkon: 15,4 W
• Vlnění a regulace: 200 mV max. při 115 VAC/60 Hz a 230 VAC/50 Hz
• Účinnost: DOE Level VI, registrováno v systému Australian GEMS
• Ochrana proti přechodovému napětí: max. 60 V při zapnutí/vypnutí, na libovolné fázi AC

PROSTŘEDÍ:

• Teplota provozu: -20 až +45 °C
• Teplota mimo provoz: -20 až +75 °C
• Vlhkost: 5 % až 90 %

EMC:

• V souladu s FCC Part 15 Class B
• V souladu s EN55032 Class B
• V souladu s AS/NZS CISPR 32 Class B

ODOLNOST:

• Harmonické: EN61000-3-2 Class A
• ESD: EN61000-4-2 – kontakt 6 kV, vzduch 8 kV, kritéria B
• RS: EN61000-4-3 – 3 V/m
• EFT: EN61000-4-4 – 1 kV vstup, 0,5 kV výstup
• Rázová vlna: EN61000-4-5 – L-N 1 kV, L-G 2 kV
• CS: EN61000-4-6 – 3 V
• Poklesy napětí: EN61000-4-11 Class 3

DIELEKTRICKÁ ODOLNOST (HI-POT):

• 4242 VDC po dobu 1 sekundy, 10 mA, náběh 4 sekundy

IZOLAČNÍ ODOLNOST:

• Primární k sekundární: > 10 MΩ při 500 VDC

FUNKCE:

• Ochrana proti přetížení: ≤450 mA
• Ochrana proti přepětí: <120 VDC – uzamykací
• Ochrana proti zkratu: 300–450 mA po dobu 50–75 ms
• Doba držení: min. 16 ms při 120 VAC/60 Hz a maximálním zatížení

KONEKTORY:

• Data in/output: RJ45
• Výstupní připojení: +pin 3,6 / -pin 1,2 (Režim A)

LED indikátory

• Dvoubarevná LED: ZELENÁ/ŽLUTÁ
• Blikající ZELENÁ: Zařízení je zapnuto a aktivní bez zátěže
• Stálá ZELENÁ: Zařízení detekovalo platnou zátěž IEEE802.3af
• Blikající ŽLUTÁ/ZELENÁ: Zařízení detekovalo neplatnou zátěž
• Blikající ŽLUTÁ: Zařízení je přetížené nebo ve zkratu

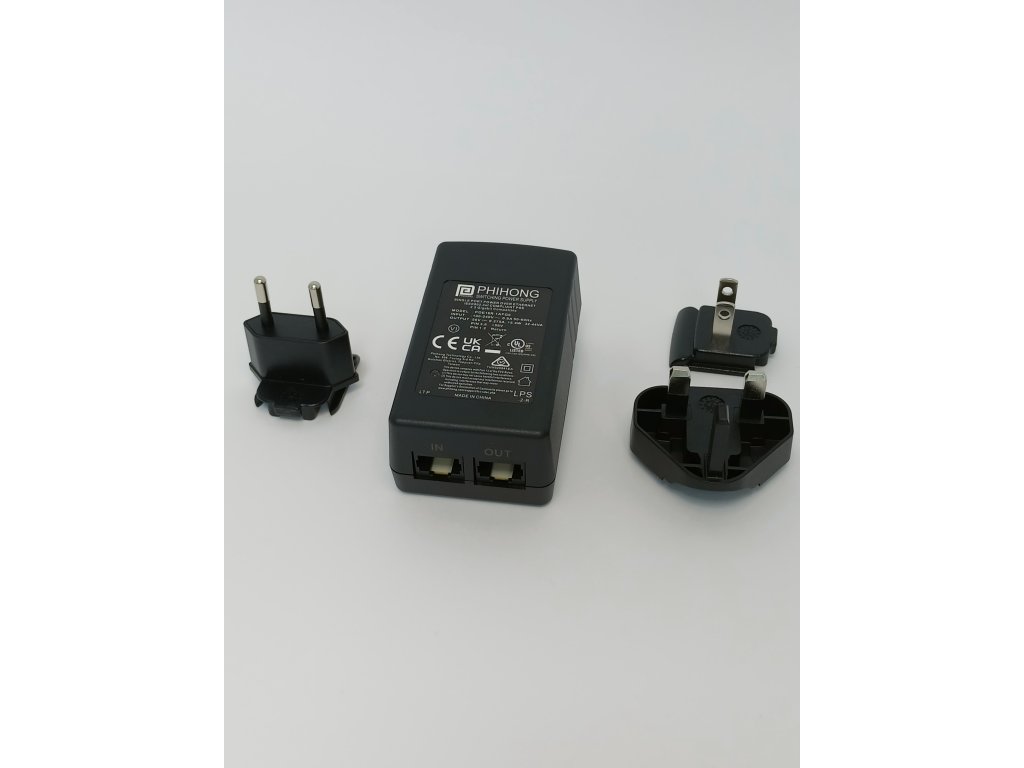

AC vstupní klipy

• RPA – AB01B-H: US
• RPE – AB01B-H: Evropa
• RPK – AB01B-H: UK
