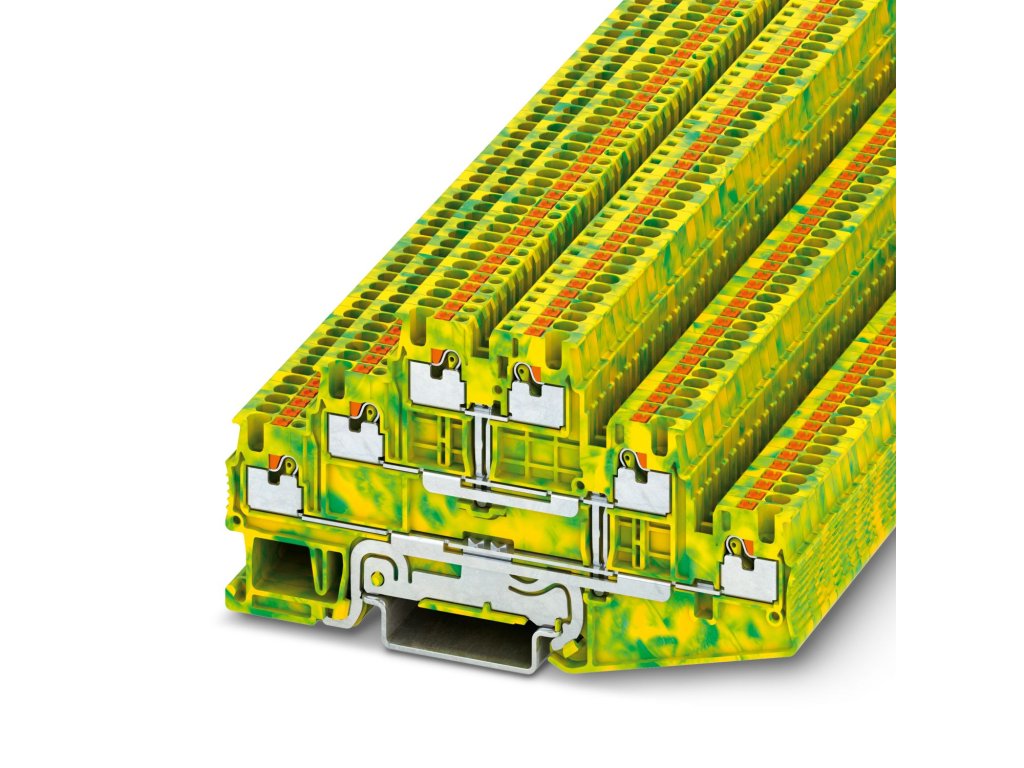

PT 1,5/S-3PE – svornice ochranného vodiče
Kód: 3213739Detailní popis produktu
Klíčové výhody
-
Push-in připojení bez potřeby nářadí – pro snadné a rychlé zapojení vodičů.
-
Kompaktni šířka pouze 3,5 mm šetří místo v rozvaděči.
-
Jmenovitý proud 15 A při napětí až 500 V – vhodné pro robustní aplikace.
-
Velmi vhodné pro kolejová vozidla díky certifikaci EN 45545-2 a NFPA 130 (odolnost proti ohni, kouři, toxicitě).
-
Splňuje náročné standardy: přepěťová kategorie III, stupeň znečištění 3, IEC 60947-7-2.
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Jmenovité napětí | 500 V | V |
| Jmenovitý proud | 15 A | A |
| Maximální proud | 15 A | A |
| Proudový průřez vodiče | 0,14–1,5 mm² (pevný/ohebný), AWG 26–16 | mm² / AWG |
| Připojení | Push-in | — |
| Počet úrovní / vodičů na úroveň | 1 / 2 | — |
| Šířka | 3,5 mm (koncový kryt 2,2 mm) | mm |
| Výška | 97,2 mm | mm |
| Hloubka na NS 35/7,5 / 35/15 | 53,2 / 60,7 mm | mm |
| Přepěťová odolnost | 6 kV | kV |
| Kategorie přepětí / stupeň znečištění | III / 3 | — |
| Ztrátový výkon | 0,56 W | W |
| Materiál izolace / hořlavost | Polyamid (PA), UL 94 V0 | — |
| Provozní teplota | –60 až +110 °C (včetně RTI) | °C |
| Norma/OSVĚdčení | IEC 60947-7-2; EN 45545-2; NFPA 130; DIN EN 50155 testy otřesů, vibrací | — |
| Oblasti použití | Železnice, strojírenství, průmyslové zařízení | — |
Kompatibilita / použití
-
Určeno pro profesionální rozvaděče, strojírenské i železniční aplikace.
-
Ideální tam, kde je nutné spojit ochranné vodiče v úzkém prostoru díky minimální šířce.
-
Kompatibilní se systémem COMPLETE line – přídavné můstky, krytky, značení apod.
-
Schváleno pro použití v normách pro odolnost vůči otřesům, vibracím, požáru a kouři.
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
