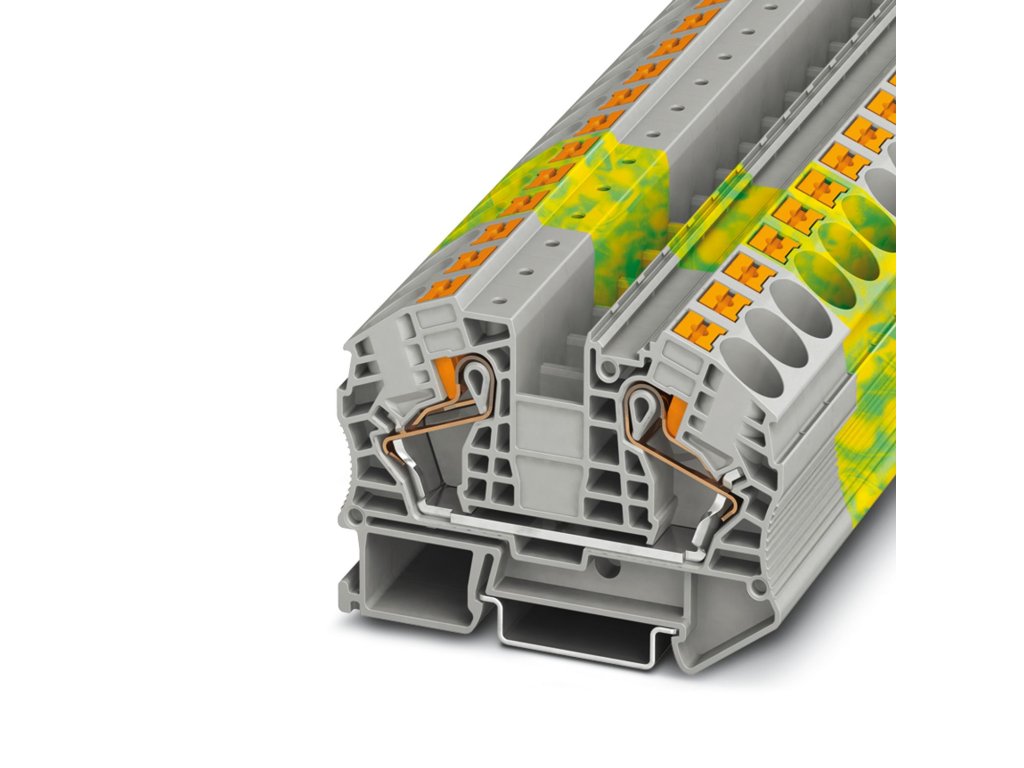

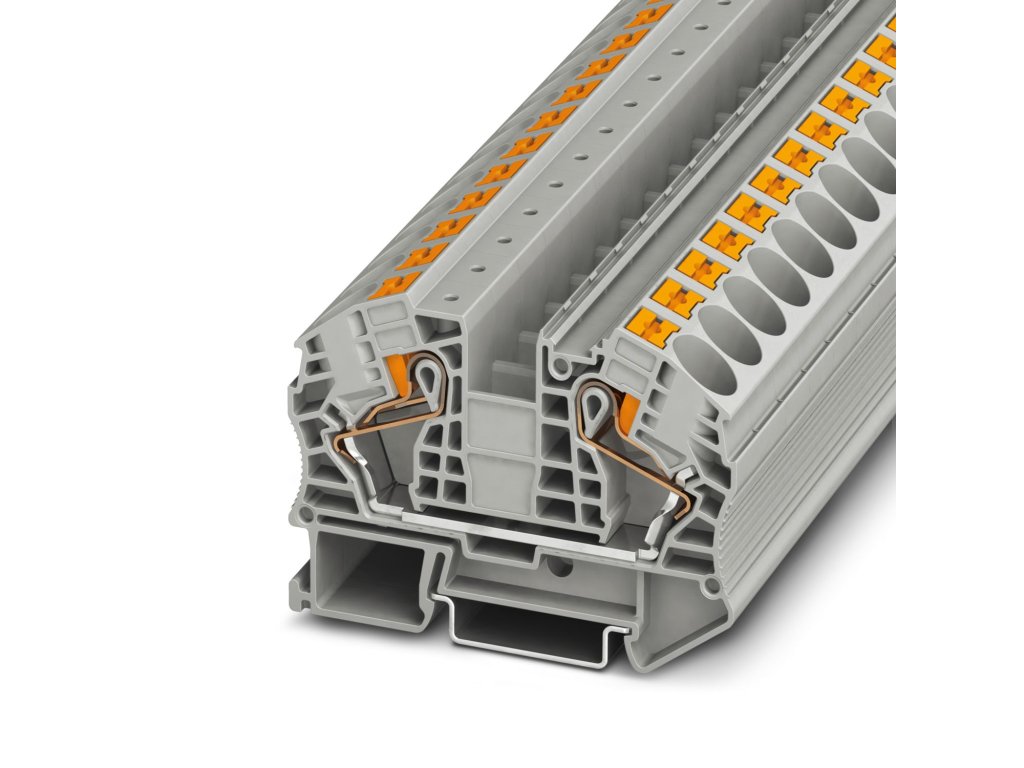

PT 16 N – průchozí svornice
Kód: 3212138Detailní popis produktu
Klíčové výhody
-
Push-in připojení pro beznástrojové uchycení vodičů o průřezu 0,5–25 mm², včetně Twin ferulí 1,5–4 mm²
-
Vysoká jmenovitá hodnota 76 A, maximálně až 85 A pro 25 mm² vodič
-
Jmenovité napětí 1000 V a přepěťová odolnost 8 kV (surge)
-
Ex/ATEX schválení II 2 GD Ex eb IIC Gb – vhodné pro nebezpečné prostory
-
Kompaktní šířka 12,2 mm, montáž na DIN lištu NS 35/7,5 nebo NS 35/15
-
Certifikováno pro kolejové aplikace – normy DIN EN 45545-2, NFPA 130
-
Integrovaný test-pick-off umožňuje snadné měření v zapojeníl
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Počet připojení | 2 vodiče | – |
| Připojení vodičů | Push-in (IEC 60947-7-1) | – |
| Podpora vodičů (pevný / ohebný) | 0,5 – 25 mm² | mm² |
| Twin ferule | 1,5 – 4 mm² (s plastovým návlekem) | mm² |
| Jmenovitý průřez | 16 mm² | mm² |
| Jmenovitý proud | 76 A | A |
| Maximální proud | 85 A (při 25 mm² vodiči) | A |
| Jmenovité napětí | 1000 V | V |
| Přepěťová odolnost (surge) | 8 kV | kV |
| Přepěť. kategorie / stupeň znečištění | III / 3 | – |
| Rozměry (Š × V × Hloubka) | 12,2 × 75,4 × (52,6 / 60,1) mm | mm |
| Barva / materiál | Šedá (RAL 7042) / polyamid UL 94 V0 | – |
| Provozní teplota | –60 … 110 °C (včet. sebezahřátí; RTI materiálu 130 °C) | °C |
| Ex schválení | II 2 GD Ex eb IIC Gb | – |
| Požární vlastnosti | EN 45545-2 (R22–R26 HL1–HL3), NFPA 130 – kouř, toxicita – prošel | – |
| Hmotnost (bez balení) | cca 31,06 g | g |
| Balení | 50 ks | – |
Kompatibilita / použití
-
Průmyslové rozvody, kolejová vozidla, strojírenství – díky vysokým parametrům a certifikaci
-
Kompaktní řešení – ideální pro instalace s vysokou hustotou vodičových přípojek
-
Snadná údržba a diagnostika díky Push-in technologii a test-pick-off vývodům
-
Systém CLIPLINE complete – kompatibilní s můstky, značením a krytkami
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
