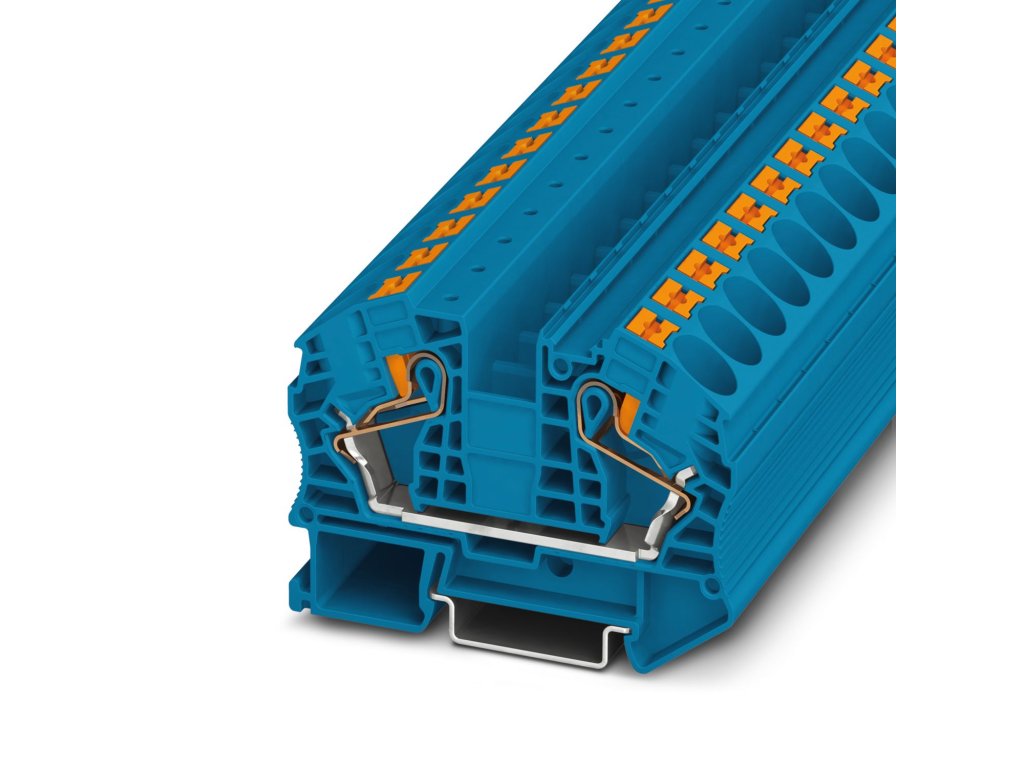

PT 16 N BU – průchozí svornice
Kód: 3212142Detailní popis produktu
Klíčové výhody
-
Push-in připojení — beznástrojové, rychlé a spolehlivé spojení vodičů od 0,5 do 25 mm², včetně ferulí.
-
Vysoká proudová odolnost — nominální proud 76 A, maximální až 85 A pro 25 mm² vodiče.
-
Vysoké napětí — 1000 V jmenovité napětí a 8 kV přepěťová odolnost (surge).
-
Modré provedení (RAL 5015) — pro jednoduchou vizuální identifikaci.
-
ATEX/IECEx schválení — vhodné i pro použití v potenciálně výbušných prostředích (II 2 GD Ex eb IIC Gb).
-
Vyhovuje kolejovým standardům — splňuje normy požární odolnosti podle DIN EN 45545-2 a NFPA 130.
-
Součást CLIPLINE complete systému — kompatibilní s můstky, značením, krytkami a přídavnými prvky.
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|

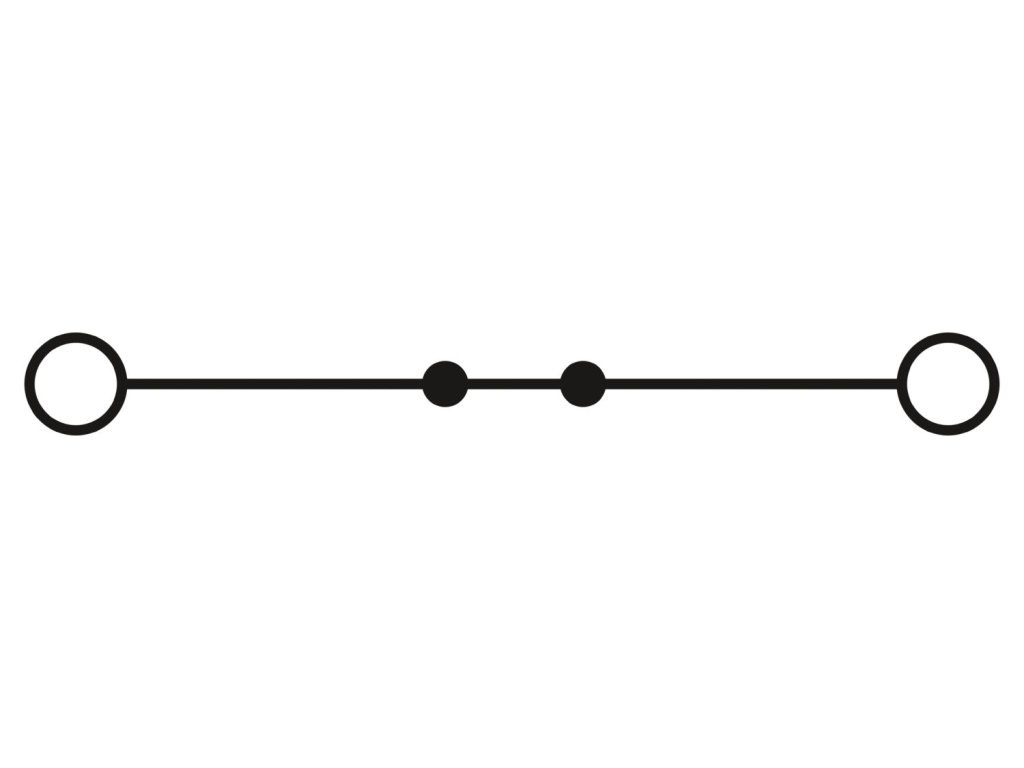

| Počet přípojek | 2 (1 vedení) | — |
| Připojení vodičů | Push-in | — |
| Podporovaný průřez vodiče (pevný/ohebný) | 0,5–25 mm²; TWIN ferule až 4 mm² | mm² |
| AWG rozsah | 20–4 AWG | AWG |
| Jmenovitý průřez | 16 mm² | mm² |
| Jmenovitý proud | 76 A | A |
| Max. zatížení | 85 A (25 mm² vodič) | A |
| Jmenovité napětí | 1000 V | V |
| Přepěťová kategorie / stupeň znečištění | III / 3 | — |
| Přepěťová odolnost (Surge) | 8 kV | kV |
| Ztrátový výkon (běžný stav) | 2,43 W | W |
| Rozměry (šířka) | 12,2 mm | mm |
| Montážní typ | DIN lišta NS 35/7,5 nebo NS 35/15 | — |
| Teplotní odolnost | –60 °C … +110 °C | °C |
| Normy a schválení | IEC 60947-7-1; Ex eb IIC Gb; VDE; UL; kolejové normy | — |
| Barva / Materiál | Modrá (RAL 5015) / polyamid UL 94 V-0 | — |
Kompatibilita / použití
-
Vhodná pro průmyslové rozvody, strojírenství i kolejové systémy, díky kombinaci vysokých parametrů a odolnosti.
-
Kompaktní konstrukce a Push-in připojení umožňují efektivní instalaci do omezených prostor.
-
Bezpečnostní možnosti — Ex schválení umožňuje použití v nebezpečných zónách; autodiagnostika díky test pick-off vývodu.
-
Plně kompatibilní se systémem CLIPLINE complete – pro snadné rozšíření funkcionalit.
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
