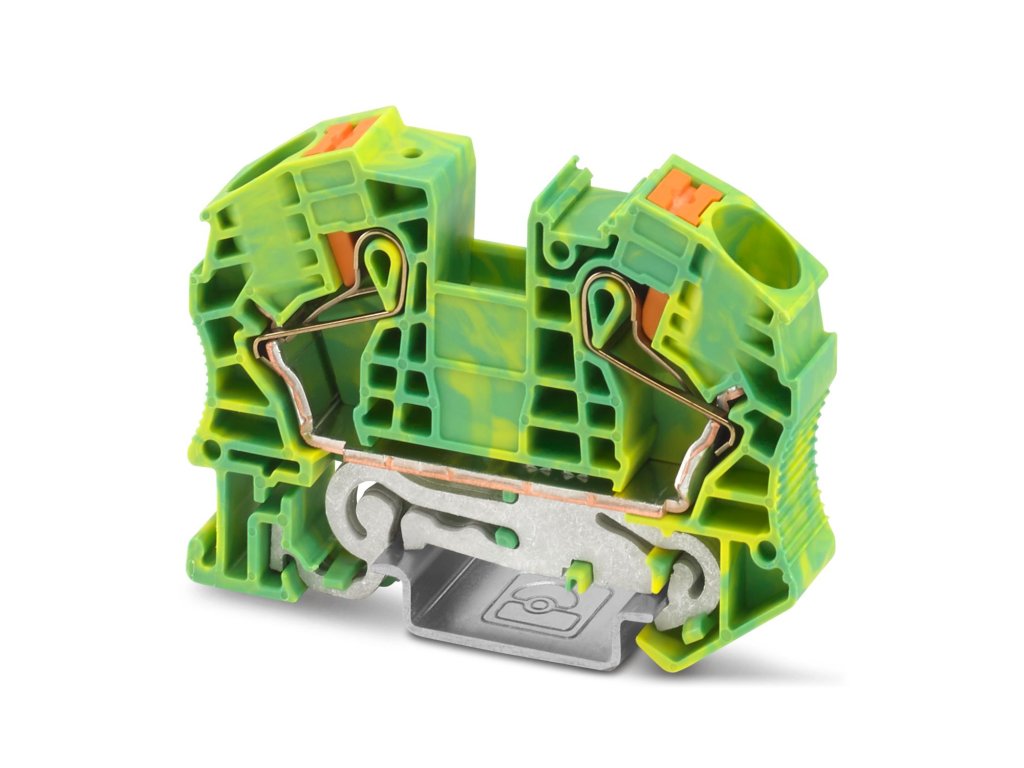

PT 16 N-PE – svornice ochranného vodiče
Kód: 1842Detailní popis produktu
Klíčové výhody
-
Push-in technologie – rychlé a spolehlivé připojení vodičů bez nářadí
-
Podpora vodičů 0,5–25 mm², včetně Twin ferulí do 16 mm²
-
Jmenovité hodnoty 250 V / 76 A, přepěťová odolnost 8 kV
-
Ex-schválení II 2 GD Ex eb IIC Gb – vhodné i pro zóny s nebezpečím výbuchu
-
Zeleno-žluté provedení pro jednoznačné označení ochranného vodiče
-
CLIPLINE complete kompatibilita – mosty, testovací body, krytky a značení
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Počet připojení | 2 vodiče / 1 patro | – |
| Připojení vodičů | Push-in (IEC 60947-7-2) | – |
| Podporovaný průřez vodičů (pevný/ohebný) | 0,5 – 25 (AWG 20–4) | mm² / AWG |
| Jmenovitý průřez | 16 | mm² |
| Jmenovitý proud | 76 | A |
| Jmenovité napětí | 250 | V |
| Přepěťová odolnost | 8 | kV |
| Kategorie přepětí / stupeň znečištění | III / 3 | – |
| Stripping délka | 18 – 20 | mm |
| Rozměry (Š × V × Hl.) | 12,2 × 75,4 × 52,6 / 60,1 (NS 35/7,5 / 15) | mm |
| Materiál / Barva / Hořlavost | Polyamid (PA), zeleno-žlutá, UL 94 V0 | – |
| Provozní teplota | –60 … +110 (RTI 130) | °C |
| Ex-certifikace | II 2 GD Ex eb IIC Gb | – |
| Normy pro kolejová vozidla | DIN EN 45545-2, NFPA 130 | – |
Kompatibilita / použití
-
Kolejová vozidla a průmyslové rozvody s požadavky na PE svorky
-
Aplikace v prostředí s rizikem výbuchu (ATEX/IECEx)
-
Snadná montáž a diagnostika díky Push-in technologii a testovacím bodům
-
Rozšiřitelnost v rámci systému CLIPLINE complete (mosty, příslušenství, značení)
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
