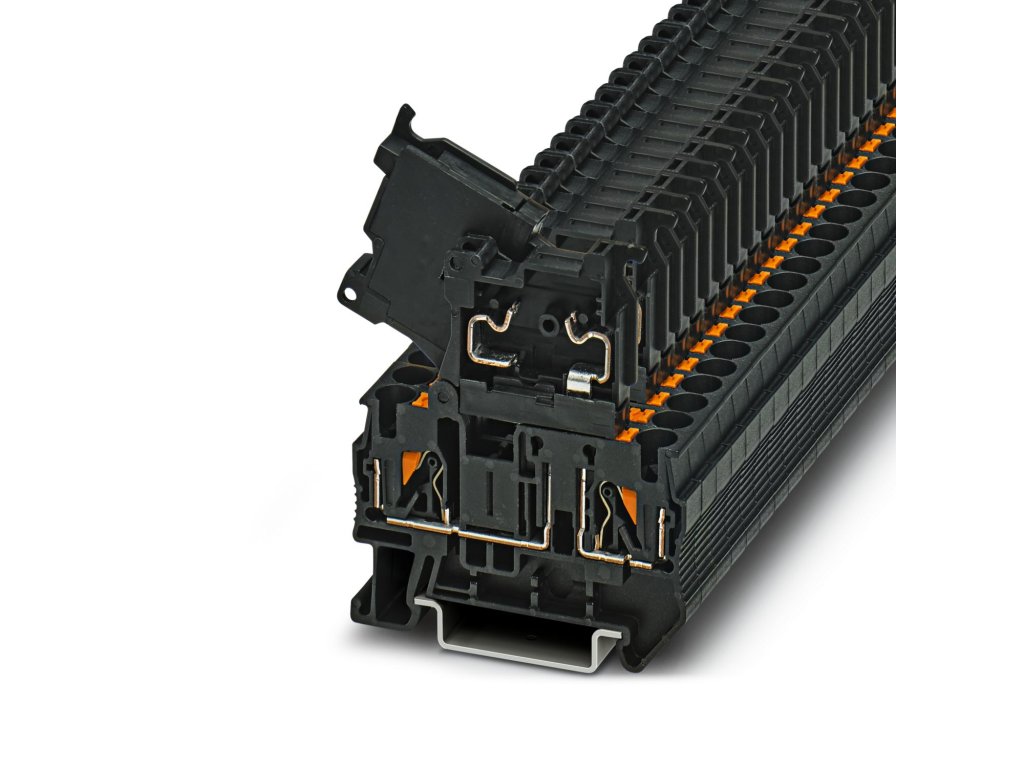

PT 4-HESI (5×20) – pojistková svornice
Kód: 3211861Detailní popis produktu
Klíčové výhody
-
Push-in připojení – bez nářadí, pro pevné i ohebné vodiče (0,2–6 mm²)
-

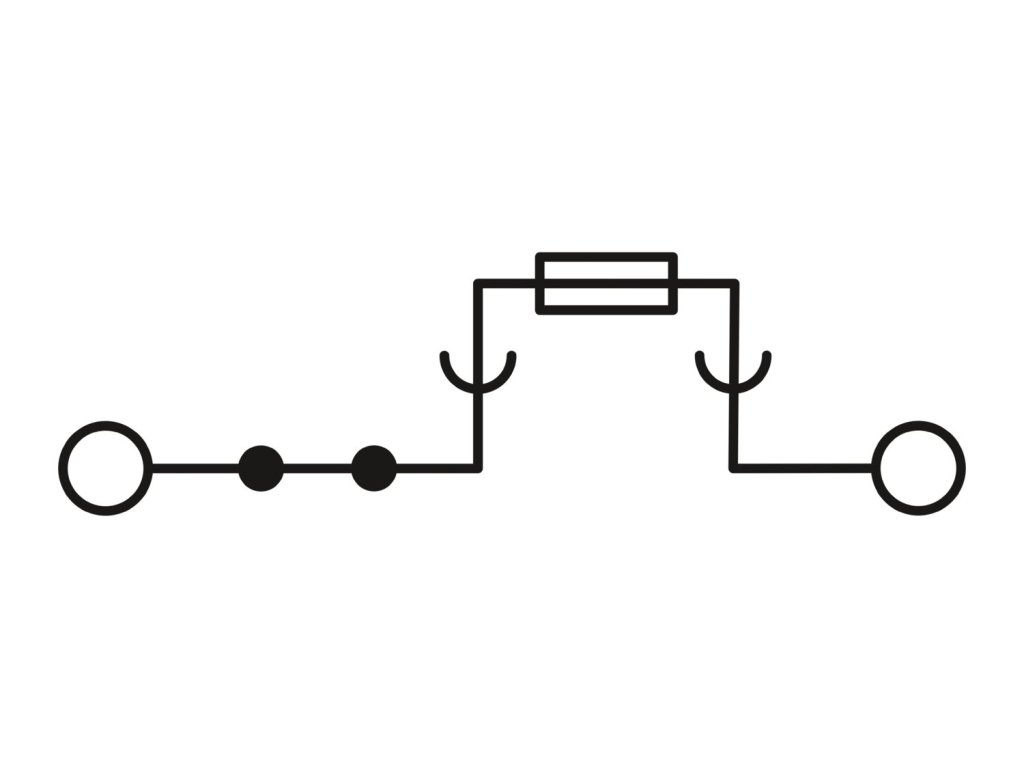

Integrace testovacího vývodu („test pick-off“) v dvojité funkční komoře pro snadné měření
-
Kompaktní konstrukce (šířka pouze 6,2 mm) a přední přístup, ideální do úzkých prostor
-
Certifikace pro železniční použití (např. normy DIN EN 45545-2, NFPA 130)
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Typ pojistky | G / 5×20 (skleněná nebo keramická) | — |
| Jmenovité napětí | 500 V | V |
| Jmenovitý proud | 6,3 A (určuje použitá pojistka) | A |
| Připojení vodičů | Push-in, nástrojově bez potřeby | — |
| Podporovaný průřez vodiče (pevný/ohebný) | 0,2 … 6 mm² (pevný), 0,2 … 4 mm² (ohebný), až AWG 24–10 | mm² / AWG |
| Kategorie přepětí / stupeň znečištění | III / 3 | — |
| Rázové přepětí | 6 kV | kV |
| Tepelná ztráta (běžný režim) | 1,02 W | W |

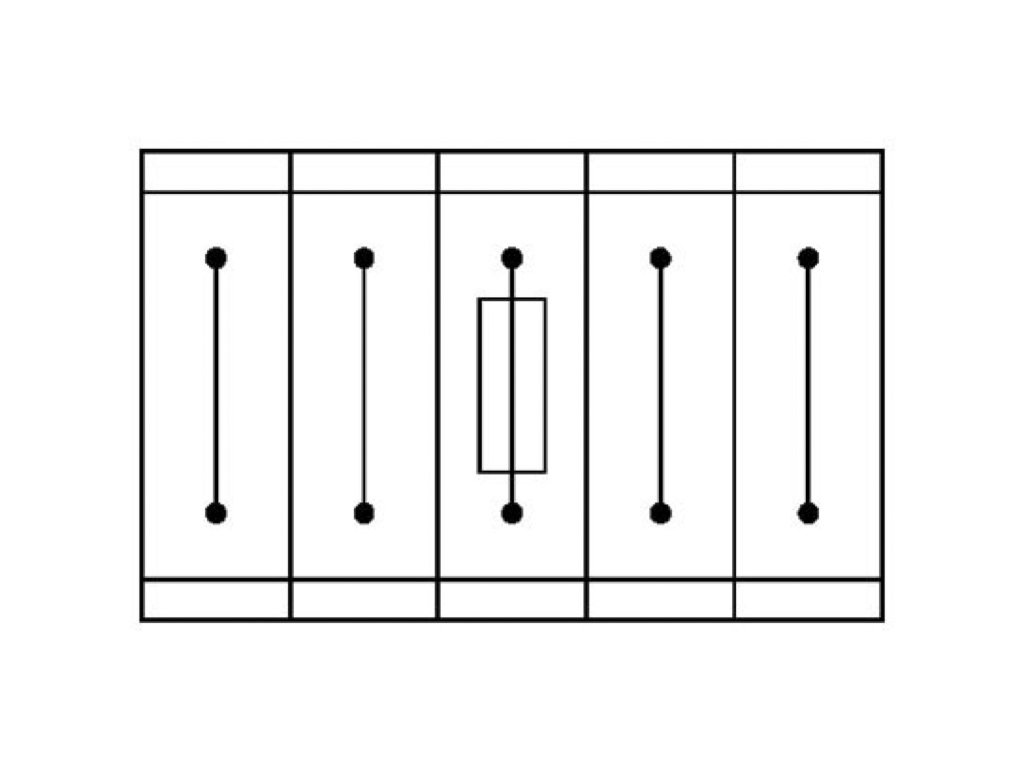

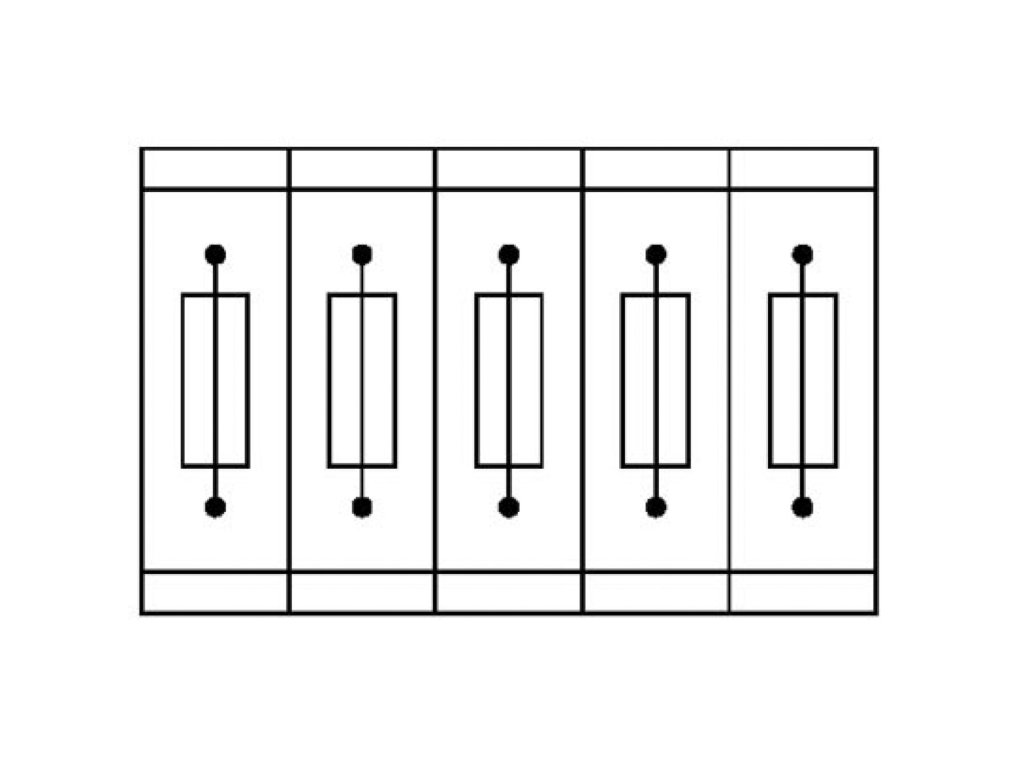

| Tepelná ztráta (při přetížení) | až 1,6 W (jednotlivě i v řadě) | W |
| Tepelná ztráta (zkrat) | až 4 W (jednotlivě), 2,5 W (v řadě) | W |

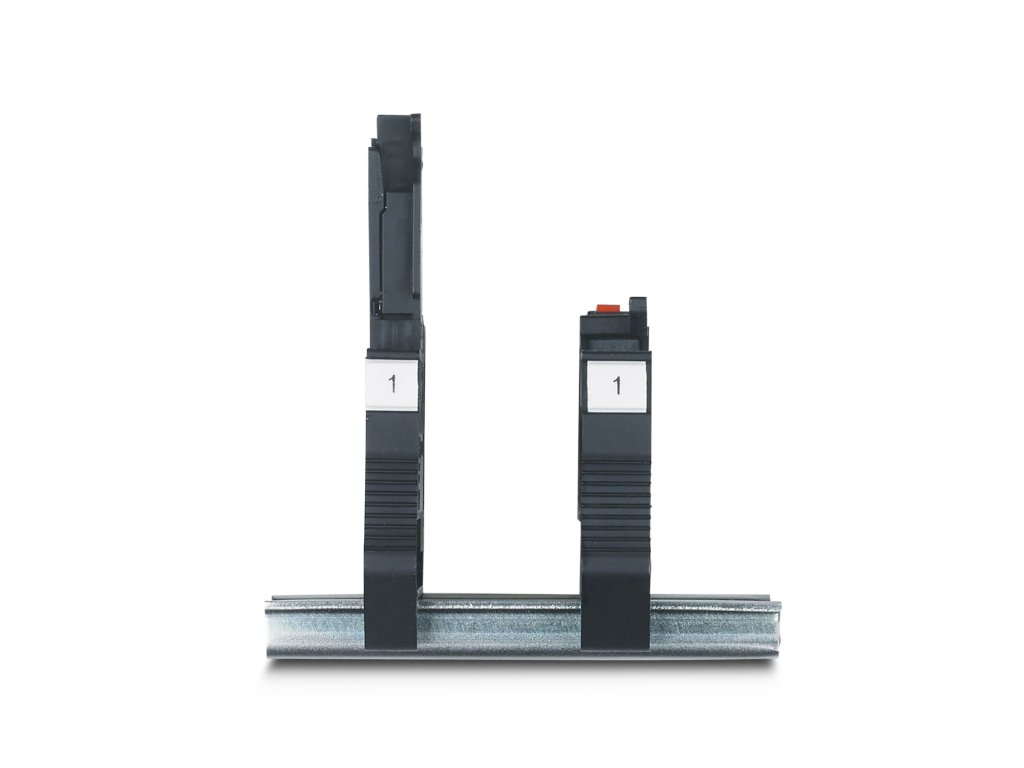

| Rozměry (Š×V×H) | 6,2 × 56 × 57,3 (hloubka na NS 35/7,5: 64,8; na NS 35/15: 72,3 mm) | mm |
| Materiál izolace / hořlavost | Polyamid (PA), UL 94 V0 | — |
| Provozní teplota | –60 … +110 °C; RTI = 130 °C | °C |
| Norma a železniční certifikace | IEC 60947-7-3; DIN EN 45545-2 (R22–R26 HL1–HL3); NFPA 130 (smoke, toxicity tests passed) | — |
| Testy odolnosti | Ráz, vibrace, otřesy, teplotní cykly, odpor plamene NFPA, hustota kouře | — |
| Barva a hmotnost | Černá (RAL 9005); cca 12,1 g netto, 12,98 g brutto | — |
Kompatibilita / použití
-
Vhodné pro průmyslové a kolejové aplikace vyžadující spolehlivé pojistkové spojení.
-
Ideální do prostorově omezených rozvaděčů díky kompaktnímu uspořádání a přednímu přístupu.
-

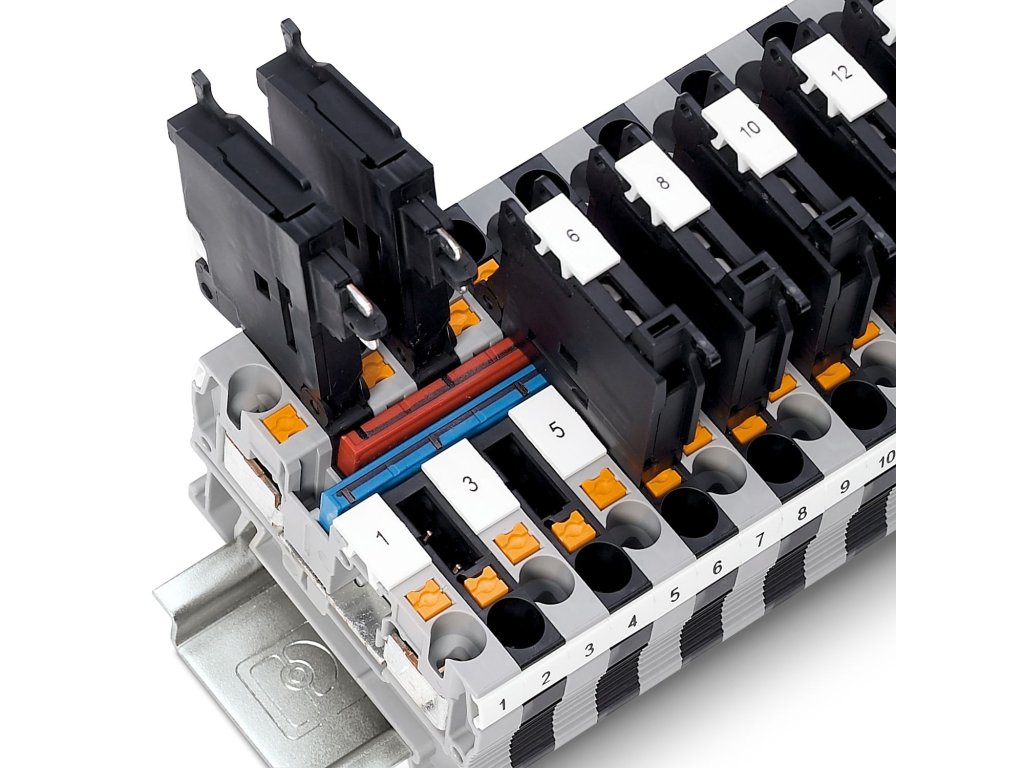

Kompatibilní s CLIPLINE complete systémem – dostupné můstky, krytky a značení
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
