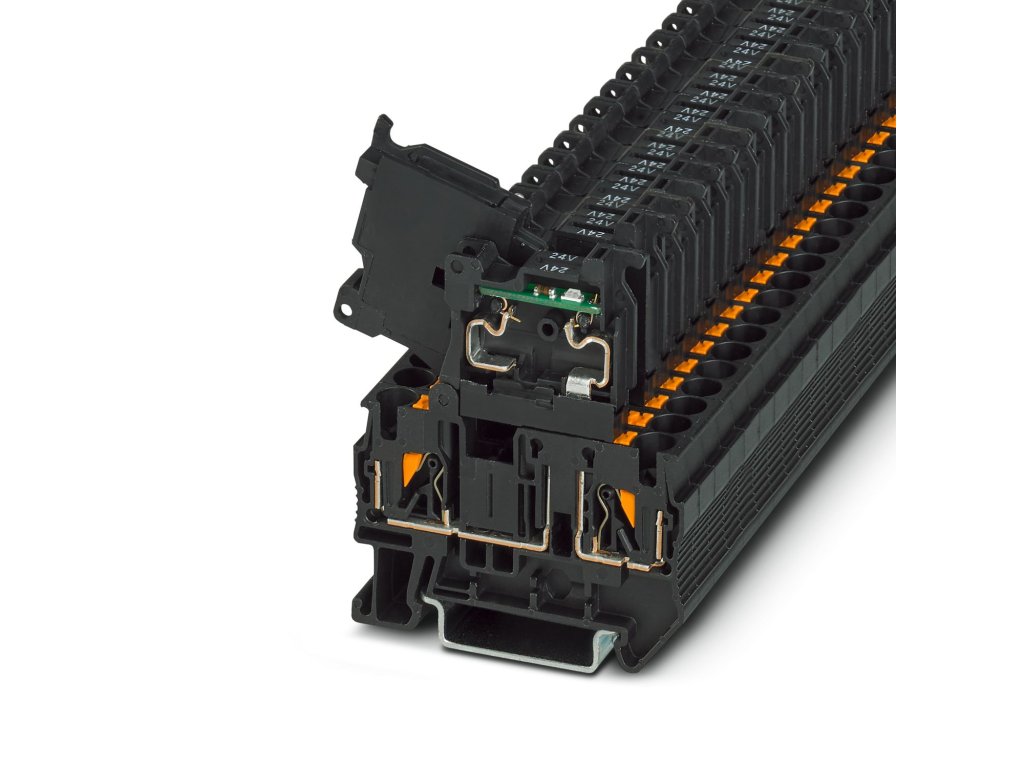

PT 4-HESILED 24 (5 × 20) – pojistková svornice s LED
Kód: 3211903Detailní popis produktu
Klíčové výhody
-
Push-in připojení – rychlé, nástrojově nenáročné připojení vodičů až do 6 mm²
-

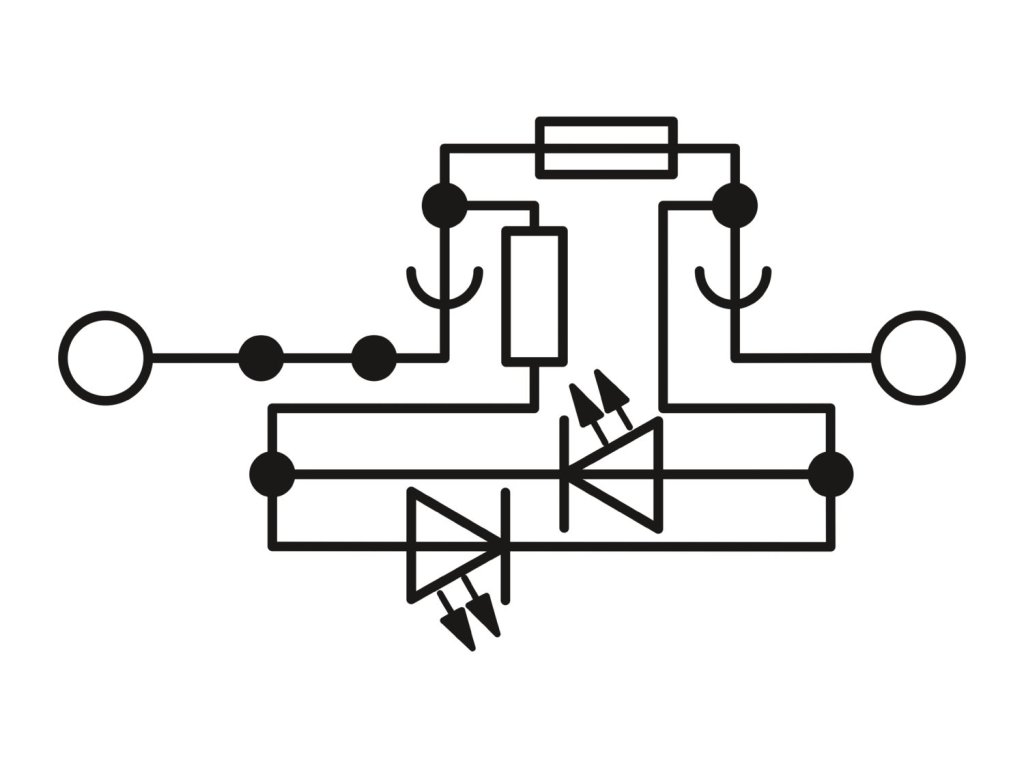

Integrovaný LED indikátor (12–30 V AC/DC), umožňuje rychlou diagnostiku stavu pojistky
-
Test-pick-off ve dvojité funkční komoře pro snadné měření bez demontáže
-
Velmi kompaktní (šířka 6,2 mm), s předním přístupem ideální do stísněných prostor
-
Certifikováno pro použití v železničním prostředí – splňuje NFPA 130 a DIN EN 45545-2 normy (R22–R26 HL1–HL3)
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Typ pojistky | G / 5×20 (skleněná/keramická) | — |
| Jmenovité napětí | 24 V (LED indikace) | V AC/DC |
| LED napěťový rozsah | 12 – 30 V AC/DC | V |
| LED proudový rozsah | 0,31 – 0,95 mA | mA |
| Jmenovitý proud | 6,3 A (dle použité pojistky) | A |
| Připojení vodičů (pevný/ohebný) | 0,2–6 mm² / 0,2–4 mm² | mm² |
| Push-in připojení | Ano | — |
| Test-pick-off | Integrovaný pro měření bez demontáže | — |
| Přepěťová kategorie / stupeň znečištění | III / 3 | — |
| Rázové přepětí | 4 kV | kV |
| Ztrátový výkon (běžný provoz) | 1,02 W | W |
| Ztrátový výkon (přetížení / zkrat) | až 1,6 W / až 4 W | W |
| Rozměry (Š × V × H) | 6,2 mm × 56 mm × 57,3 mm | mm |
| Hloubka na lištu NS 35/7,5 / 35/15 | 64,8 mm / 72,3 mm | mm |
| Materiál / hořlavost | Polyamid (PA), UL 94 V0 | — |
| Provozní teplota | –60 °C … +110 °C (RTI elec. 130 °C) | °C |
| Testy plamene, kouře, toxicity, kouřové dýchání | NFPA 130, DIN EN 45545-2 (HL1–HL3) | — |
Kompatibilita / použití
-
Ideální pro zapojení pojistek v strojírenství, kolejových aplikacích či průmyslových rozvaděčích
-
Díky LED indikaci s test-pick-off lze snadno sledovat stav pojistek bez demontáže
-
Kompatibilní se systémem COMPLETE line: můstky, koncové krytky, značení apod
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
