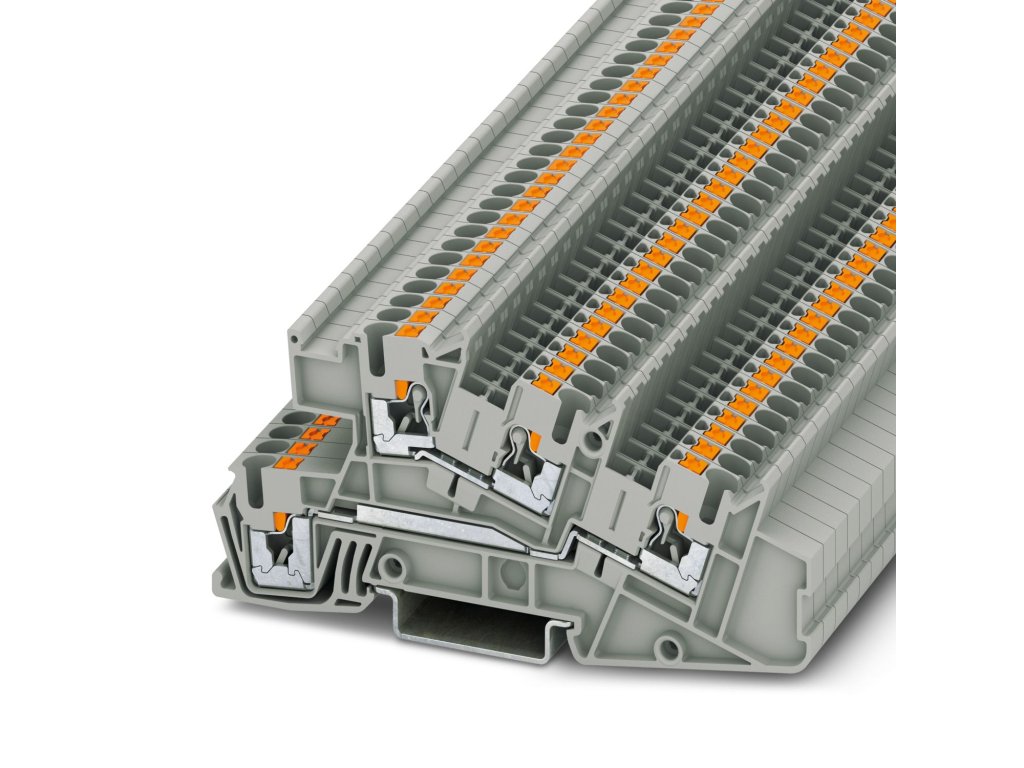

PTI 2,5-L/L – instalační patrová svorka
Kód: 3213953Detailní popis produktu
Klíčové výhody
-
Tři patra (1., 2., 3.) s možností dvou vodičů na patro pro efektivní vedení
-
Push-in připojení pro rychlé, nástrojově nenáročné uchycení vodičůUniversální rozměr pro vodiče od 0,14 do 4 mm² (tuhé i flexibilní)
- Universální rozměr pro vodiče od 0,14 do 4 mm² (tuhé i flexibilní)
-
Odolné vůči zátěži: 24 A/400 V jmenovitě, až 30 A při 4 mm² a 3patrovém bloku
-
Šířka pouze 5,2 mm – ideální pro hustá rozvaděčová řešení
-
Vodivý plast (PA) s UL 94 V0, odolnost při provozu od –60 °C do +110 °C
-
Odolnost vůči požáru, kouři a toxickým emisím dle norem EN 45545-2 a NFPA 130
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Jmenovité napětí | 400 | V |
| Jmenovitý proud | 24 (max. 30 při 4 mm² a 3-patru) | A |
| Jmenovitý průřez | 2,5 | mm² |
| Připojitelný průřez vodičů (tuhý/ohebný) | 0,14 … 4 / 0,14 … 4 (AWG 26–12) | mm² |
| Push-in | ano – beznástrojové připojení | — |
| Počet přípojek na patro | 2 | — |

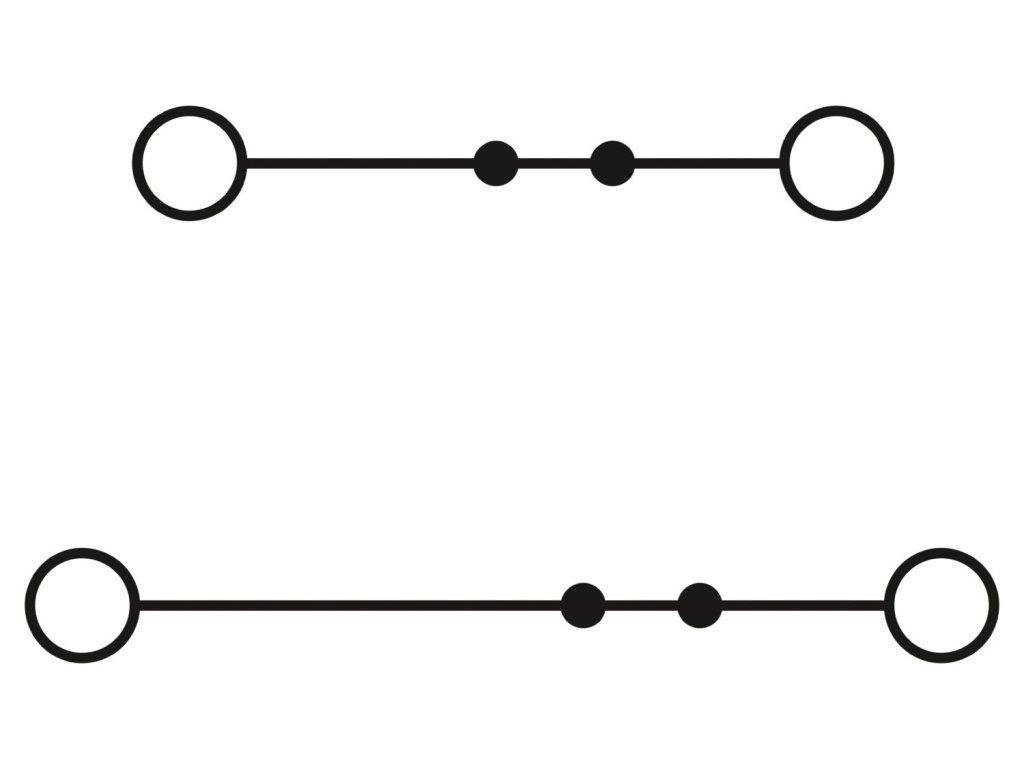

| Počet pater / potenciálů | 3 / 2 | — |
| Rozměry (Š×H×V) | 5,2 × 48,6 × 101 (Šířka krytu: 2,2) | mm |
| Hloubka na NS 35/7,5 / NS 35/15 | 50,5 / 58 | mm |
| Materiál / barva | Polyamid (PA), UL 94 V0 / šedá (RAL 7042) | — |
| Provozní teplota | –60 až +110 (včetně sebeohřevu) | °C |
| Kategorie přepětí / stupeň znečištění | III / 3 | — |
| Ztrátový výkon při jmenovitém stavu | 1,02 | W |
| Norma odporu vůči impulznímu napětí | 4 kV / 6 kV | — |
Kompatibilita / použití
-
Vhodné pro husté rozvaděčové instalace, strojírenské i kolejové aplikace
-
Ideální při potřebě více připojení v úzkém prostoru díky třípatrovému uspořádání
-
Kompatibilní s řadou příslušenství COMPLETE line – například můstky FBS, krytky, oddělovací desky…
-
Splňuje vysoké bezpečnostní požadavky pro železniční prostředí: EN 45545-2, NFPA 130
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
