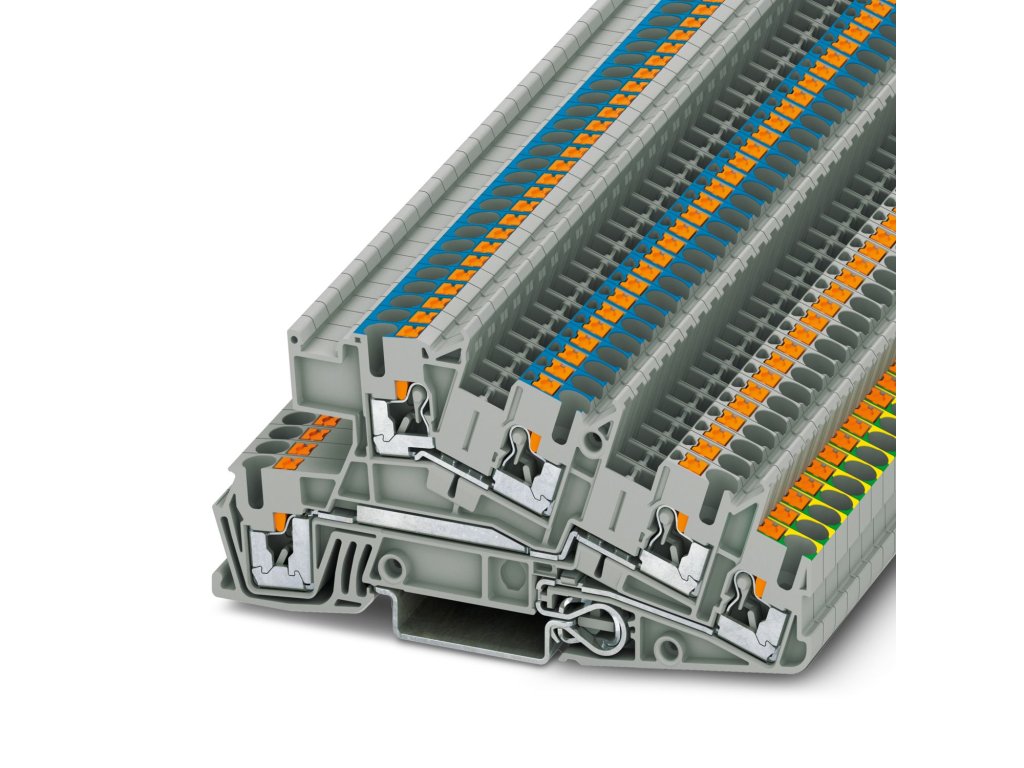

PTI 2,5-PE/L/N - Instalační svornice ochranného vodiče
Kód: 3213950Detailní popis produktu
Klíčové výhody
-

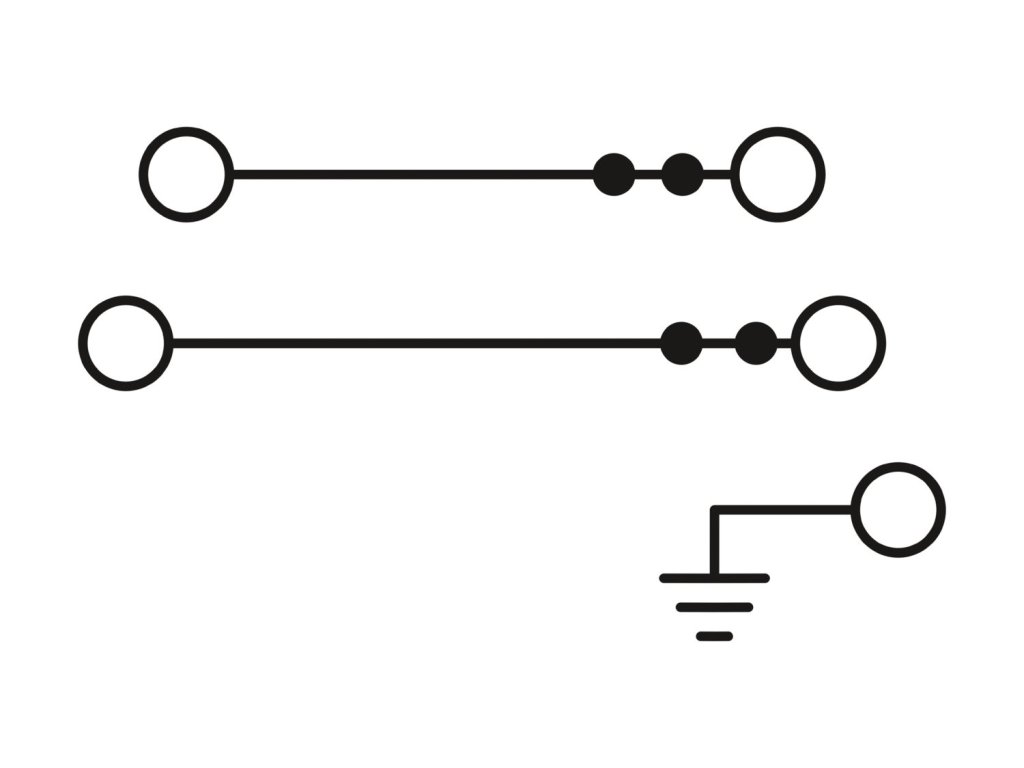

Tříúrovňová konstrukce: 1., 2. a 3. patro pro flexibilní zapojení
-
Push-in připojení — bez nutnosti použití šroubováku, rychlá montáž
-
Podporuje vodiče v rozsahu 0,14 – 4 mm² (pevné i ohebné), vč. AWG 26–12
-
Jmenovité hodnoty 400 V (L–L), 250 V (L–PE / L–N), proud 24 A, max. zatížení 30 A při 4 mm² v 3patrovém zapojení
-
Kompaktní šířka 5,2 mm šetří prostor v rozvaděči
-
Materiál PA, třída požární odolnosti UL 94 V0, vhodné pro použití v železničních aplikacích dle DIN EN 45545-2
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Počet úrovní / počet přípojek | 3 úrovně / každá úroveň 2 vodiče → celkem 5 přípojek | – |
| Připojení vodiče | Push-in (bez nářadí) | – |
| Průřez vodiče (pevné / ohebné) | 0,14 – 4 mm² | mm² |
| AWG rozsah | AWG 26 – AWG 12 | AWG |
| Jmenovitý proud | 24 A (u 2,5 mm²) | A |
| Maximální zatížení | 30 A (4 mm² vodič při zapojení do 3 úrovní) | A |
| Jmenovité napětí | 400 V (L–L) / 250 V (L–PE / L–N) | V |
| Přepěťová odolnost | 4 kV (některé specifikace uvádějí i 6 kV) | kV |
| Kategorie přepětí / stupeň znečištění | III / 3 | – |
| Stripping délka | 8 – 10 mm | mm |
| Šířka | 5,2 mm | mm |
| Výška | 101 mm | mm |
| Hloubka na NS 35/7,5 / 35/15 | 50,5 / 58 mm | mm |
| Barva / materiál | Šedá (RAL 7042) / polyamid (PA), UL 94 V0 | – |
| Provozní teplota | –60 … +110 °C (včetně sebezahřátí) | °C |
| Požární / železniční normy | DIN EN 45545-2 (R22–R26 HL1–HL3), NFPA 130 – test kouře / toxicity | – |
| Hmotnost (bez balení) | cca 17,04 g | g |
| Balení / množství v balení | 50 ks v balení | ks |
Kompatibilita / použití
-
Vhodné pro zapojení ochranného vodiče (PE) společně s L / N vodiči v rozvaděčích
-
Ideální pro kolejová vozidla a průmyslové aplikace, díky splnění norem požárních vlastností
-
Kompatibilní se systémem CLIPLINE complete (můstky, testovací vývody, krytky a značení)
-
U dlouhých svorek doporučeno montážní podpěry každých ~ 20 cm pro nosnost sběrnice
