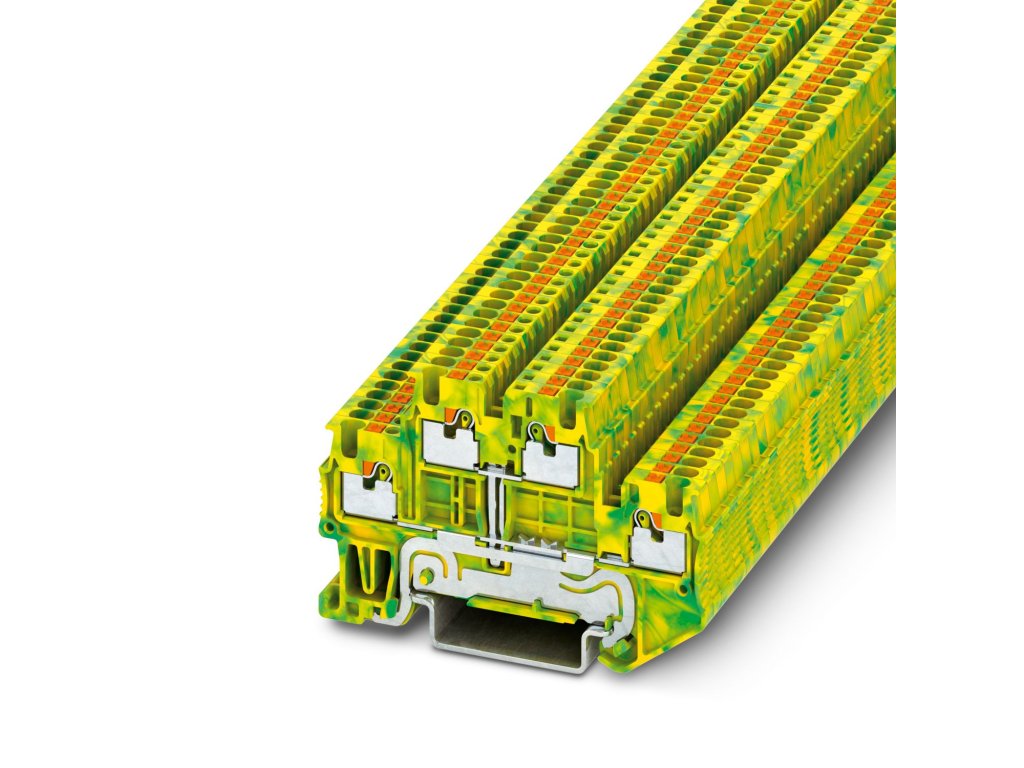

PTTB 1,5/S-PE – dvoupatrová svornice ochranného vodiče
Kód: 3208537Detailní popis produktu
Klíčové výhody
-
Push-in připojení bez nástrojů – usnadňuje montáž a zajišťuje pevné spojení vodičů.
-

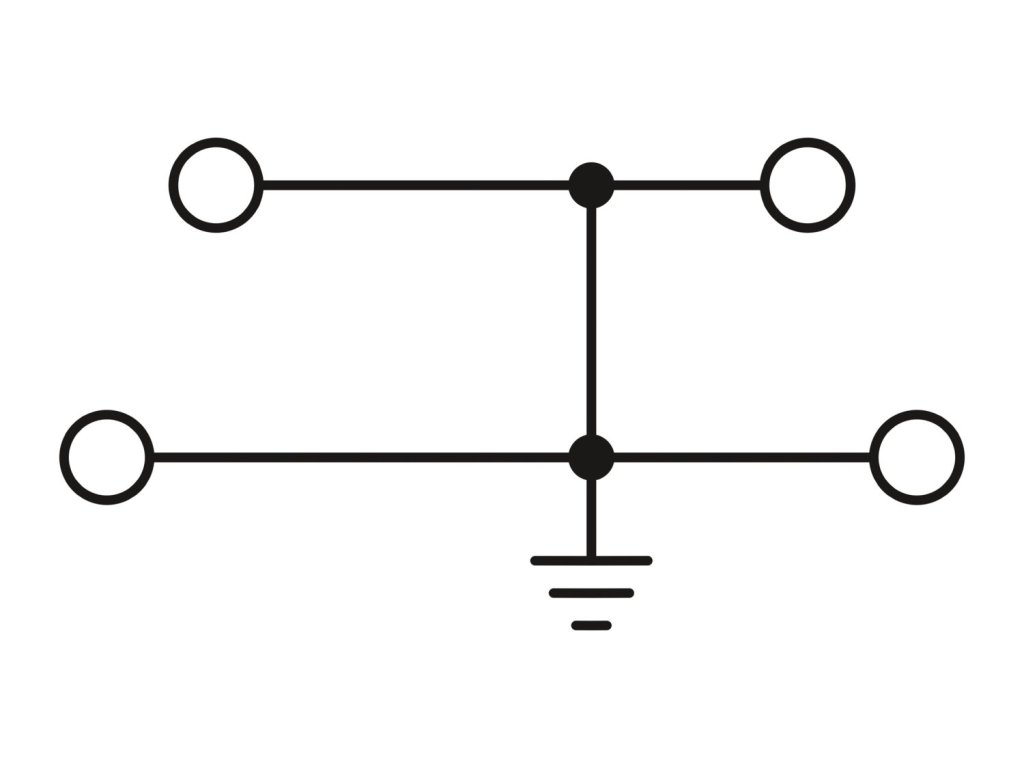

Dvě patra, dvě přípojky na patro – umožňuje až čtyři vodiče v jednom zařízení.
-
Kompaktní šířka 3,5 mm s předním přístupem – ideální pro husté rozvaděče.
-
Zkušební vývod („test pick-off“) v dvojité komoře – pro jednoduché bezdemontážní měření.
-
Schválený pro železniční provoz, testy podle DIN EN 45545-2 a NFPA 130 splněny.
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Počet připojek (celkem) | 4 (2 × 2 patra) | – |
| Typ připojení | Push-in | – |
| Podporované vodiče (pevné / ohebné) | 0,14–1,5 mm² (AWG 26–16) | mm² / AWG |
| Stripping délka | 8–10 mm | mm |
| Napěťová kategorie / stupeň znečištění | III / 3 | – |
| Rázové napětí (surge voltage) | 6 kV | kV |
| Ztrátový výkon | 0,56 W | W |
| Rozměry (Š × Výška × Hloubka) | 3,5 mm × 65,4 mm × 41,1 mm | mm |
| Hloubka na NS 35/7,5 / 15 | 42,6 mm / 50,1 mm | mm |
| Barva / Materiál / Hořlavost | Zeleno-žlutá / Polyamid (PA), UL 94 V0 | – |
| Teplotní odolnost | –60 °C až +110 °C; RTI materiálu 130 °C | °C |
| Normy pro drážní použití | DIN EN 45545-2 (R22–R26, HL1–HL3), NFPA 130 testy | – |
| Ex-schválení | II 2 GD Ex eb IIC Gb | – |
Kompatibilita / použití
-
Ideální pro kolejová vozidla, průmysl a strojírenské aplikace, kde se vyžaduje spolehlivé připojení PE vodiče.
-
Díky svému kompaktnímu provedení šetří místo v rozvaděči.
-
Push-in připojení výrazně zrychluje montáž a údržbu.
-
Test pick-off umožňuje snadné ověřování bez nutnosti rozebrání zařízení.
-
Součást systému CLIPLINE complete, kompatibilní s krytkami, můstky a nosnými lištami.
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
