Detailní popis produktu

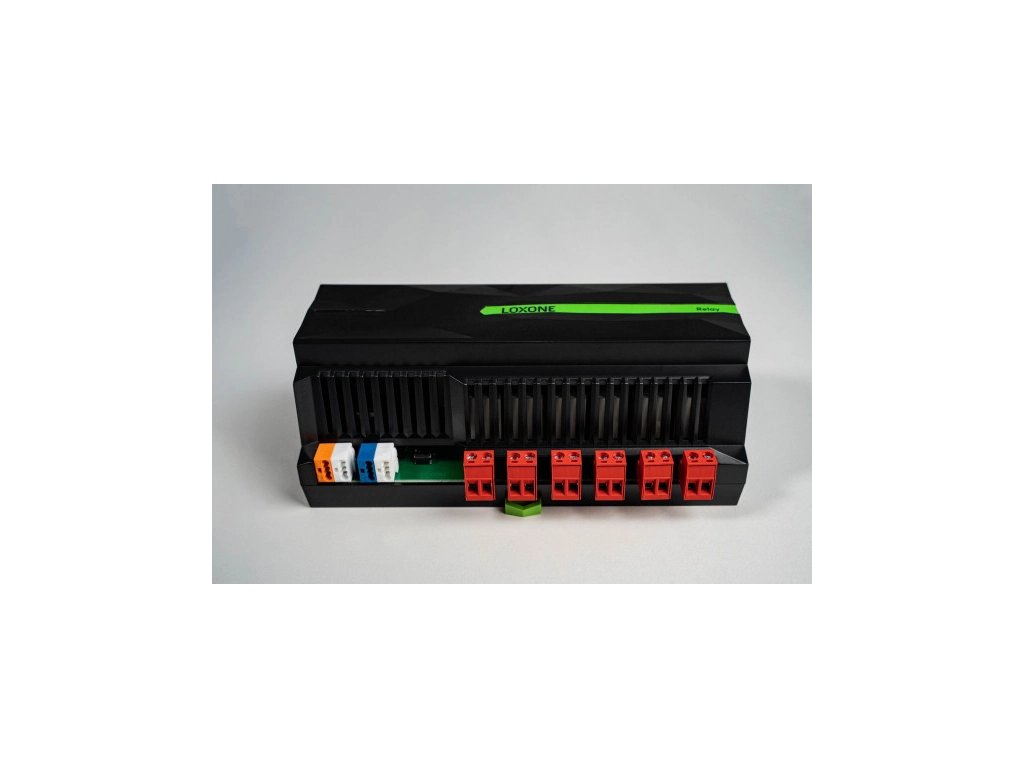

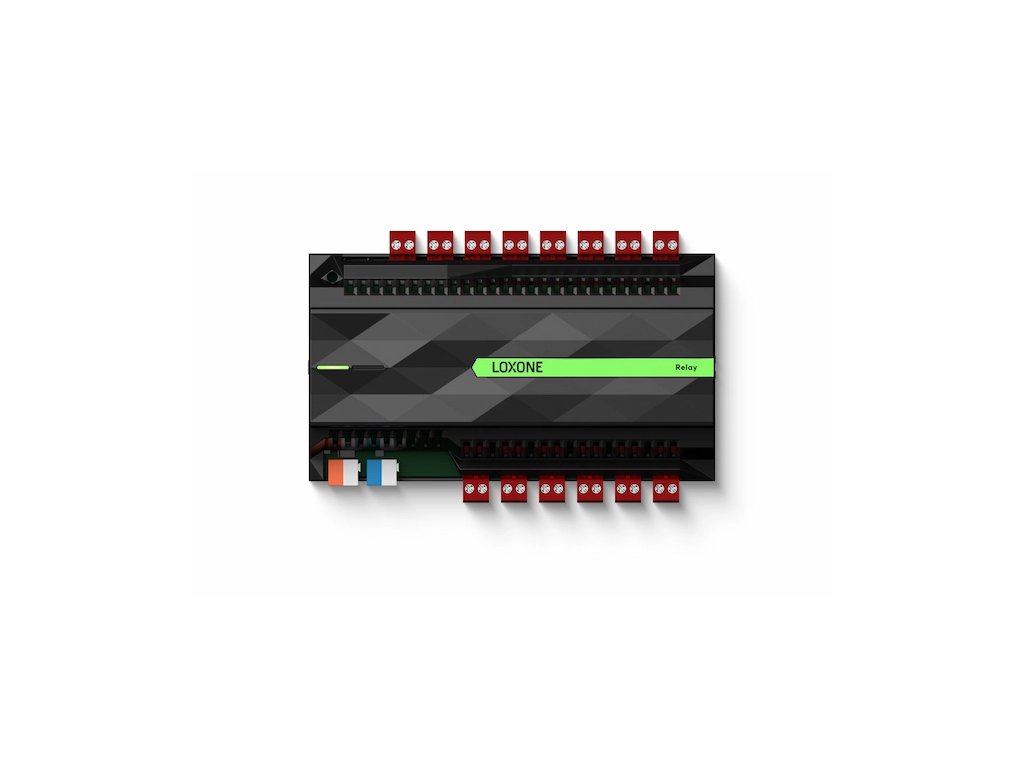

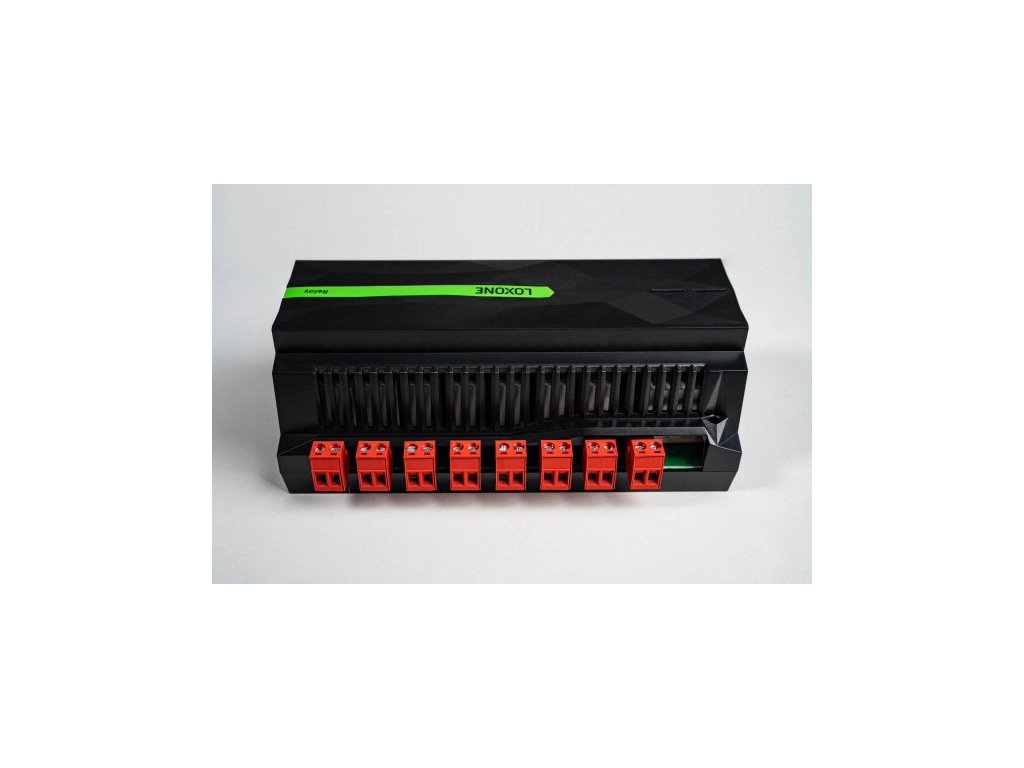

Loxone Relay Extension
🔹 Klíčové vlastnosti:
✔ 14 bezpotenciálových reléových výstupů – široká škála aplikací
✔ Maximální spínaný proud 16A na výstup
✔ Celkové zatížení až 48A (IEC) / 45A (UL)
✔ Podpora střídavého i stejnosměrného napětí:
- 250V AC / 16A (IEC)
- 250V AC / 15A (UL)
- Max. 30V DC / 16A
✔ Minimální spotřeba energie – typicky 0,7W, max. 3,8W
✔ Snadná montáž na DIN lištu (35 mm, EN50022)
✔ Provozní teplota od -40°C do 40°C
✔ Ochrana IP20 – určeno pro vnitřní použití
✔ Certifikace UL, IEC
Loxone Relay Extension poskytuje spolehlivý výkon a rozšiřitelnost, díky čemuž je ideální volbou pro automatizaci budov, řízení spotřebičů, vytápění, klimatizace a další aplikace.
🔹 Technické parametry:
Napájení a spotřeba:
- Napájecí napětí: 18–28V DC
- Typická spotřeba: 0,7W (všechna relé vypnutá)
- Maximální spotřeba: 3,8W (všechna relé zapnutá)
- Ztrátový výkon při max. zatížení: 11W
Výstupy – reléové kontakty:
- Počet reléových výstupů: 14
- Typ: Bezpotenciálové relé (dry contact)
- Spínací kapacita:
- 250V AC / 16A (IEC), celkové zatížení max. 48A
- 250V AC / 15A (UL), celkové zatížení max. 45A
- Max. 30V DC / 16A

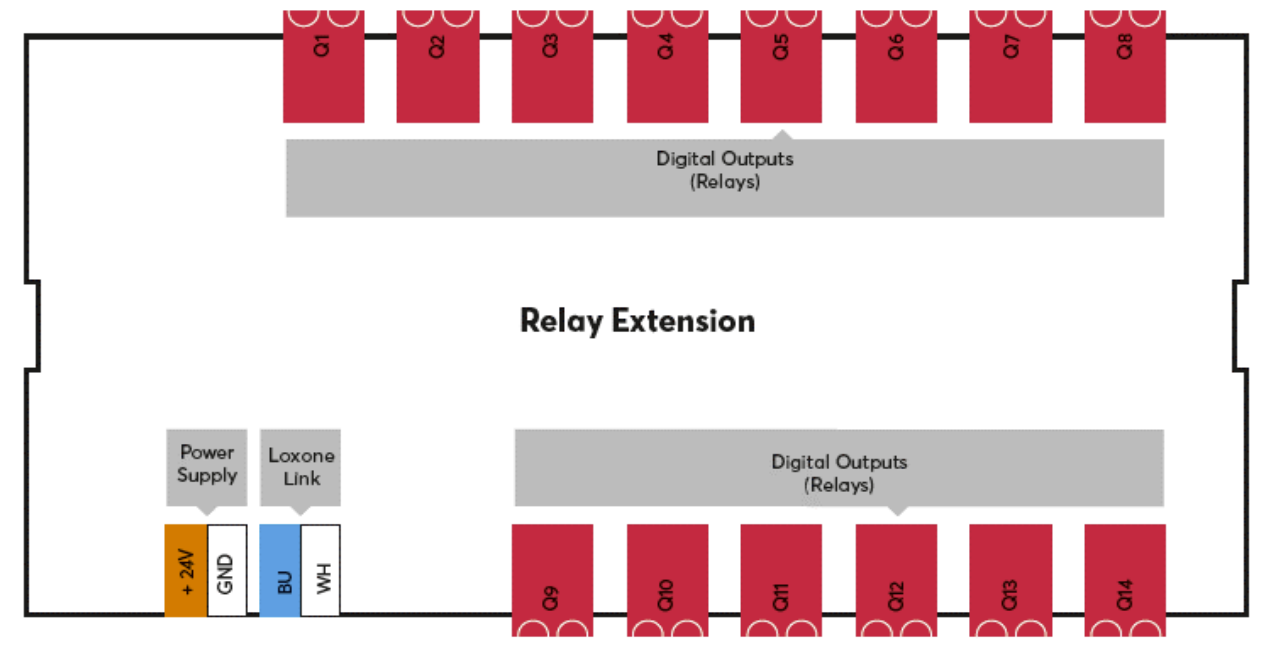

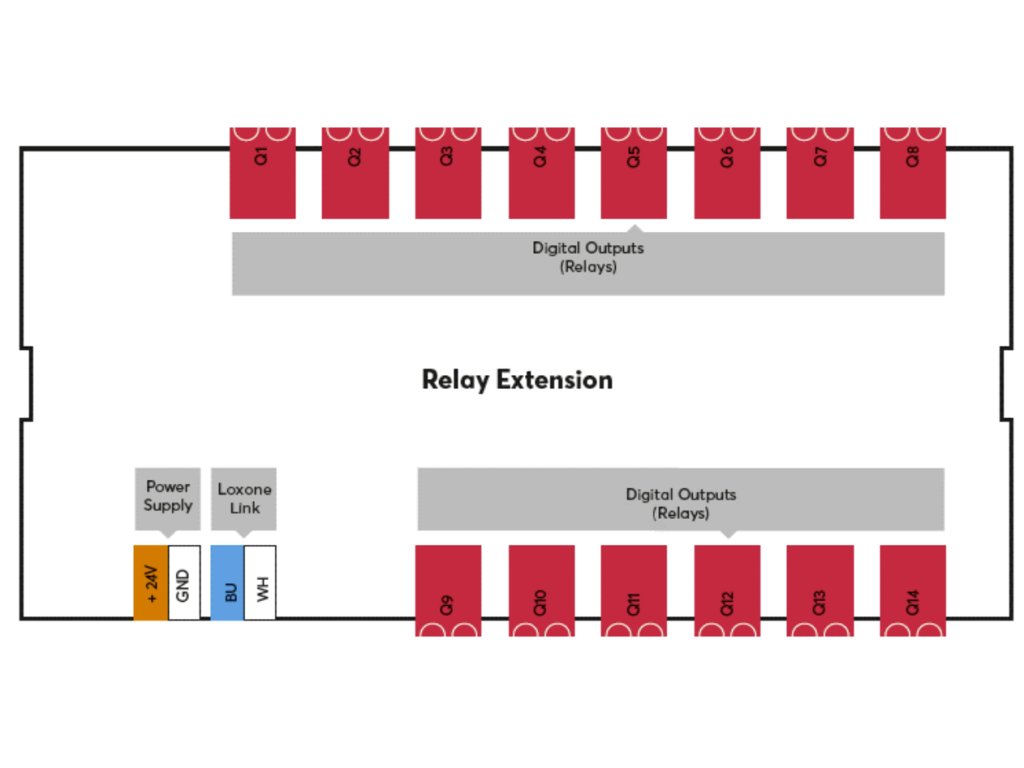

Schéma připojení a zprovoznění
Relay Extension je vyvinut pro instalaci do vhodného rozvaděče na DIN lištu.
Připojte napájení a Link sběrnici pro komunikaci s Miniserverem.
Na reléové kontakty se připojují spotřebiče. U zátěží přesahujících 12A použijte průřez kabelu o velikosti 2,5mm².
 |
Z tepelných důvodů nesmí celkový proud přesáhnout 48A (IEC), popř. 45A (UL). |
Po zapojení napájení Extension nabootuje. Stavová LED dioda bliká v případě správného zapojení k Miniserveru oranžově.
Komunikační rozhraní:
Provozní podmínky:
- Provozní teplota: -40°C až 40°C
- Maximální vlhkost: 95 % r.H. (nekondenzující)
- Stupeň krytí: IP20
Fyzické vlastnosti a instalace:
- Montáž: DIN lišta 35 mm (EN50022)
- Barva: Černá (RAL 9005)
- Povrchová úprava: Matná
Hmotnost & Rozměry:
- Hmotnost: 0,445 kg (netto), 0,501 kg (brutto)
- Rozměry zařízení: 15,8 × 8,8 × 5,9 cm
- Rozměry balení: 18,0 × 11,0 × 6,5 cm
