Detailní popis produktu
Technické parametry:
Napájení a spotřeba:
• Vstupní napětí: 12–28 V DC
• Typická spotřeba: 66 mW
• Maximální spotřeba: 163 mW
• Ztrátový výkon při plném zatížení: 3 W
Výstupy:
• Počet kanálů: 4 × PWM
• Max. proud na výstup: 2,1 A
• Max. výkon:
– 100 W při 12 V
– 200 W při 24 V
• PWM frekvence: 123 Hz
• Maximální délka vodičů k LED: 30 m
Rozhraní:
• Komunikační rozhraní: Loxone Tree
• Připojení k: Miniserver, Tree Extension
Provozní podmínky:
• Teplota: –40 až +55 °C (skladování až 105 °C)
• Relativní vlhkost: max. 95 % RH (bez kondenzace)
• Krytí: IP20
• Pouze pro suché prostředí
• Třída napájení: Class 2 (SELV)
Připojení:
• Napájení a výstupy: 0,75–2,5 mm² (AWG18–13), odizolování 6–7,5 mm
• Tree sběrnice: 0,25–0,8 mm² (AWG23–18), odizolování 5 mm
• Utahovací moment: 0,5–0,6 Nm
• Teplotní odolnost vodičů: 80 °C (IEC), 75 °C (UL)
Konstrukce a rozměry:
• Montáž: DIN lišta 35 mm dle EN50022
• Rozměry: 3,54 × 8,8 × 5,7 cm
• Hmotnost: 0,067 kg (netto), 0,087 kg (brutto)
• Rozměry balení: 12,1 × 3,8 × 6,2 cm
• Barva: černá (RAL 9005), matný povrch
Montáž:

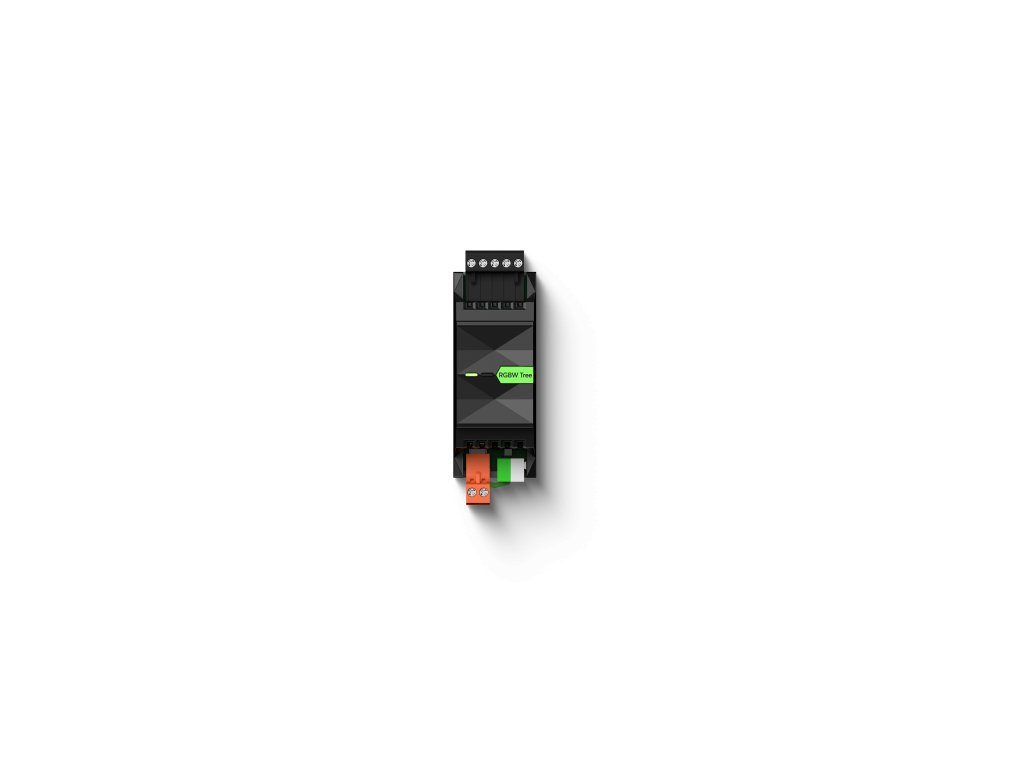

RGBW Dimmer byl vyvinut pro instalaci do vhodného rozvaděče na DIN lištu. Kompaktní Dimmer je možné používat bez speciální instalační krabice (např. umístit přímo do podhledu nebo nábytku). Snažte se držet délky kabeláže co možná nejkratší.
Průřez kabelu by měl být dimenzován tak, aby byl úbytek napětí maximálně 1V. To lze zjistit pomocí následujícího vzorce:
ΔU = I · R = I · ((2 · L · ρ) / A)
I … Proud [A], L … délka kabelu [m], A … průřez kabelu [mm²], ΔU … Úbytek napětí [V], ρ … měrný odpor [( Ω*mm²)/m], ρ= konstanta (0,0172 pro měď)
Připojte napájecí kabel a Tree sběrnici. Po zapnutí napájení bliká stavová LED po krátké době oranžově, pokud je kabeláž správná (Tree Extension/Miniserver je online a dostupný).
Certifikace a normy:
• IP20
• UL 8750
• CSA C22.2 #250.13
• IEC 61347-1:2015 + A1
• IEC 61347-2-11:2001 + A1
