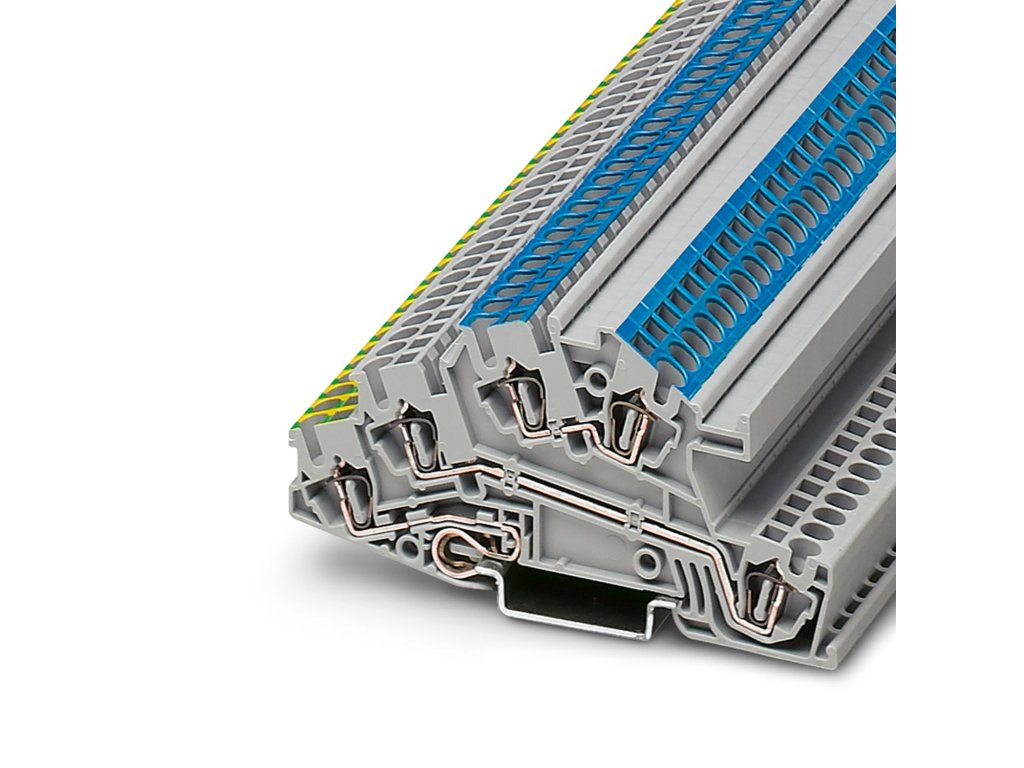

STI 2,5-PE/L/N – svornice ochranného a nulového vodiče
Kód: 3031843Detailní popis produktu
Klíčové výhody
-
Tříúrovňová svorka umožňuje spojení ochranného vodiče (PE), nulového vodiče (N) a fáze ve stejném bloku, což zvyšuje úsporu místa
-
Spring-cage připojení (pružinová svěrka) garantuje stabilní kontakt bez použití nástrojů — vhodné pro časté manipulace
-
Kompaktní šířka pouhých 5,2 mm optimalizuje prostor v rozvaděčích
-
Flexibilní připojení vodičů od 0,08 mm² do 4 mm² (tuhé i ohebné, AWG 28–12) zajišťuje univerzální použití
-
Odolný materiál PA s UL 94 V-0 a vysokou tepelnou odolností — staticky až –60 °C, teplotní index až 125 °C (elektrický RTI 130 °C) — zajišťuje dlouhou životnost
-
Splňuje standardy IEC 60947-7-1/-2, má kategorie přepětí III a stupeň znečištění 3
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Jmenovité napětí | 400 V (fáze–fáze); 250 V (fáze–PE); 400 V (fáze–N) | V |
| Jmenovitý proud | 24 A (max. 24 A při vodiči 4 mm²) | A |
| Jmenovitý průřez vodiče | 2,5 mm² | mm² |
| Podporovaný průřez | 0,08–4 mm² (tuhý i ohebný), AWG 28–12 | mm² / AWG |
| Připojení | Spring-cage (pružinová svěrka) | — |

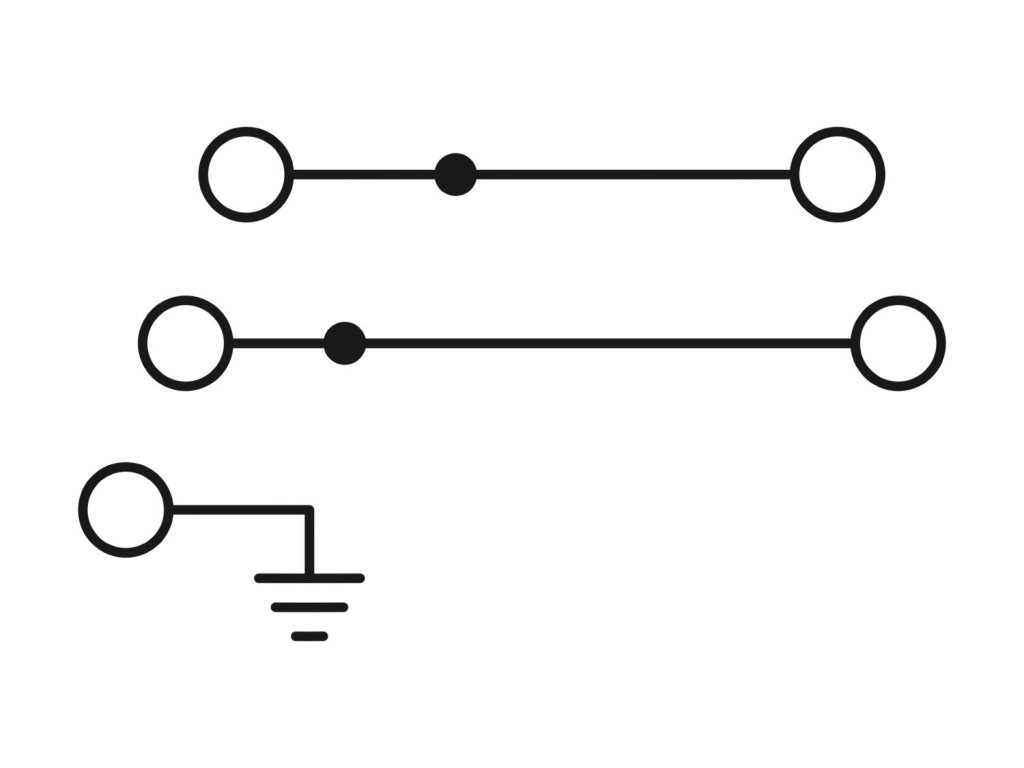

| Počet pater / potenciálů | 3 / 2 (PE + N) | — |
| Šířka | 5,2 mm | mm |
| Hloubka na liště NS 35/7,5 / 15 | 50,5 / 58 mm | mm |
| Maximální výkonová ztráta | 0,77 W (na jednu úroveň), násobí se při více úrovních | W |
| Rázové přepětí | 4 kV | kV |
| Kategorie přepětí / stupeň znečištění | III / 3 | — |
| Izolační materiál / hořlavost | Polyamid (PA), UL 94 V-0 | — |
| Provozní teplota | –60 °C … +125 °C (IEC); RTI Elec. 130 °C | °C |
| Norma (elektrotechnická & kolejová) | IEC 60947-7-1/-2; DIN EN 45545-2 (HL1–HL3) | — |
| Barva | Šedá | — |
Kompatibilita / použití
-
Navrženo pro prostorově úsporné a spolehlivé zapojení v rozvaděčích průmyslových a železničních aplikací
-
Kompatibilní se systémem COMPLETE line (např. můstky FBS, koncové krytky, značení)
-
Produkt je obsoletní (EOL) — doporučenou náhradou je PTI 2,5-PE/L/N (např. artikl 3213950)
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
