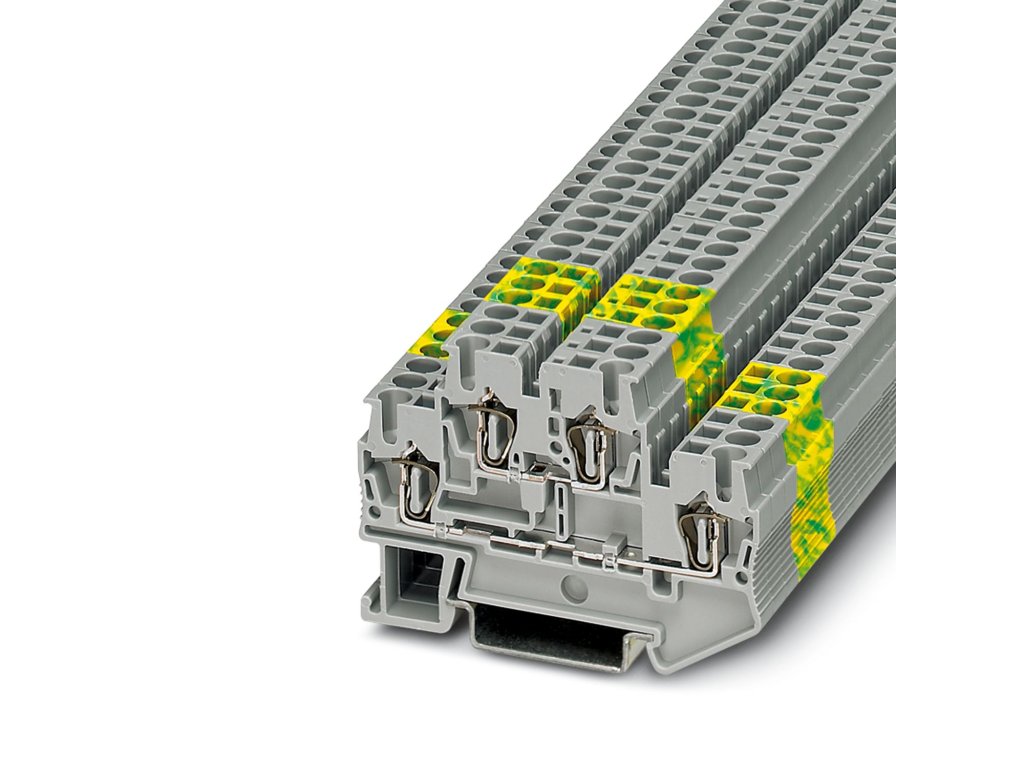

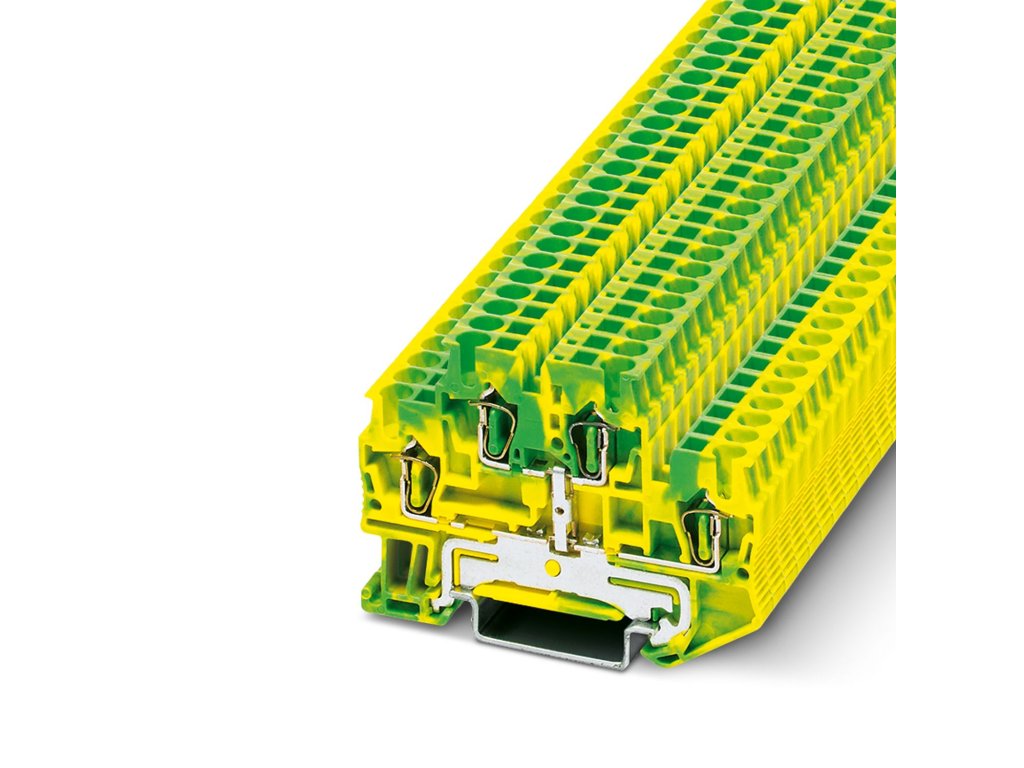

STTB 2,5-PE – dvoupatrová svornice ochranného vodiče
Kód: 3036026Detailní popis produktu
Klíčové výhody
-
Dvojité patrové připojení – dvě úrovně, každá s dvěma vodiči – vysoká hustota instalace.
-
Spring-cage (pružinová svěrka) – beznástrojové připojení vodičů s dlouhodobou spolehlivostí.
-
Vysoká flexibilita vodičů – 0,08–4 mm² (tuhý), 0,08–2,5 mm² (ohebný), včetně AWG 28–12/14 podle typu.
-
Robustní materiál PA, UL 94 V0, barva zeleno-žlutá pro ochranné vodiče.
-
Široké aplikace – průmysl, strojírenství, kolejová technika.
-
Vysoká odolnost – přepěťová kategorie III, stupeň znečištění 3, rázy až 6 kV přepětí.
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|

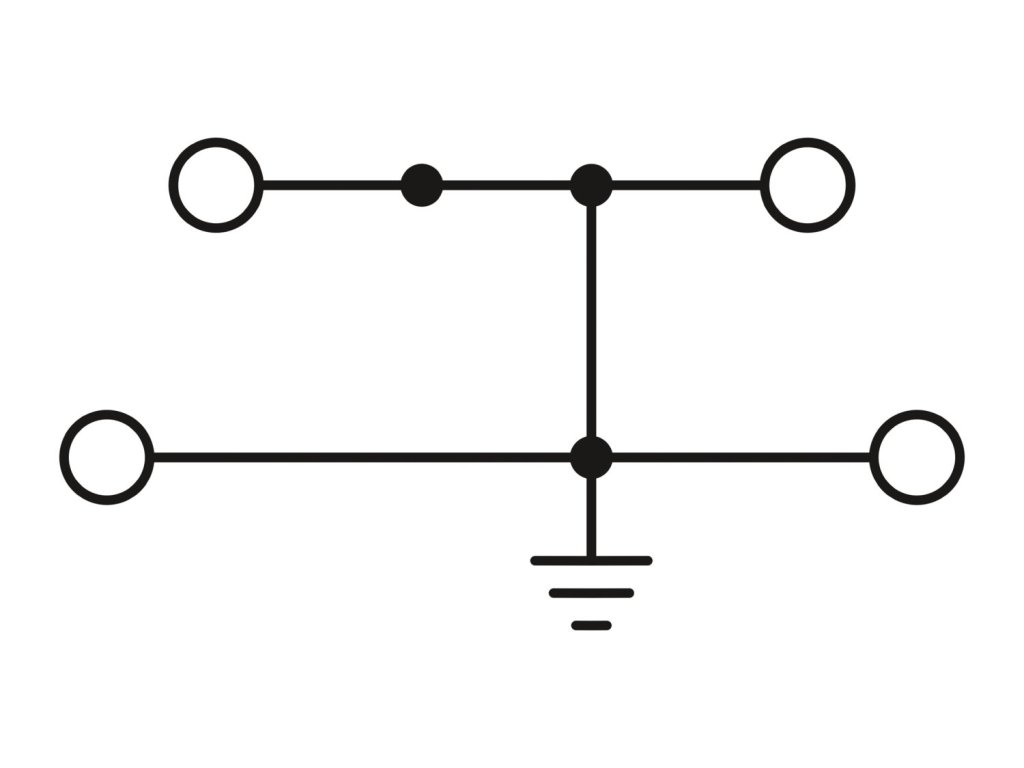

| Počet úrovní – vodičů na úroveň | 2 úrovně – 2 vodiče/úroveň (celkem 4 připojení) | — |
| Jmenovitý průřez vodiče | 2,5 mm² | mm² |
| Podporovaný průřez (pevný) | 0,08–4 mm² | mm² |
| Podporovaný průřez (ohebný) | 0,08–2,5 mm² (AWG 28–14) | mm² / AWG |
| Připojení vodičů | Spring-cage (pružinová svěrka) | — |
| Stripping délka | 8–10 mm | mm |
| Rozměry (Š × Výška × Hloubka) | 5,2 mm × 67,5 mm × 47,5 mm (na NS 35/7,5) | mm |
| Hloubka na NS 35/15 | 55 mm | mm |
| Přepěťová odolnost (surge voltage) | 6 kV | kV |
| Kategorie přepětí / stupeň znečištění | III / 3 | — |
| Izolační materiál / hořlavost | Polyamid (PA), UL 94 V0 | — |
| Barva | Zeleno-žlutá (ochranný vodič) | — |
| Provozní teplota (statická, chlad) | –60 °C … +85 °C | °C |
| Aprobace a normy | IEC 60947-7-2; CSA; UL; VDE; IECEx/ATEX; EAC Ex; CB Scheme; LR; BV… | — |
Kompatibilita / použití
-
Ideální pro strojírenství, procesní průmysl a kolejová vozidla.
-
Kompatibilní se systémem COMPLETE line – dostupné doplňky jako můstky, koncové krytky, značení.
-
Odolnost vůči rázy a přepětí, vhodné do robustních provozních podmínek.
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
