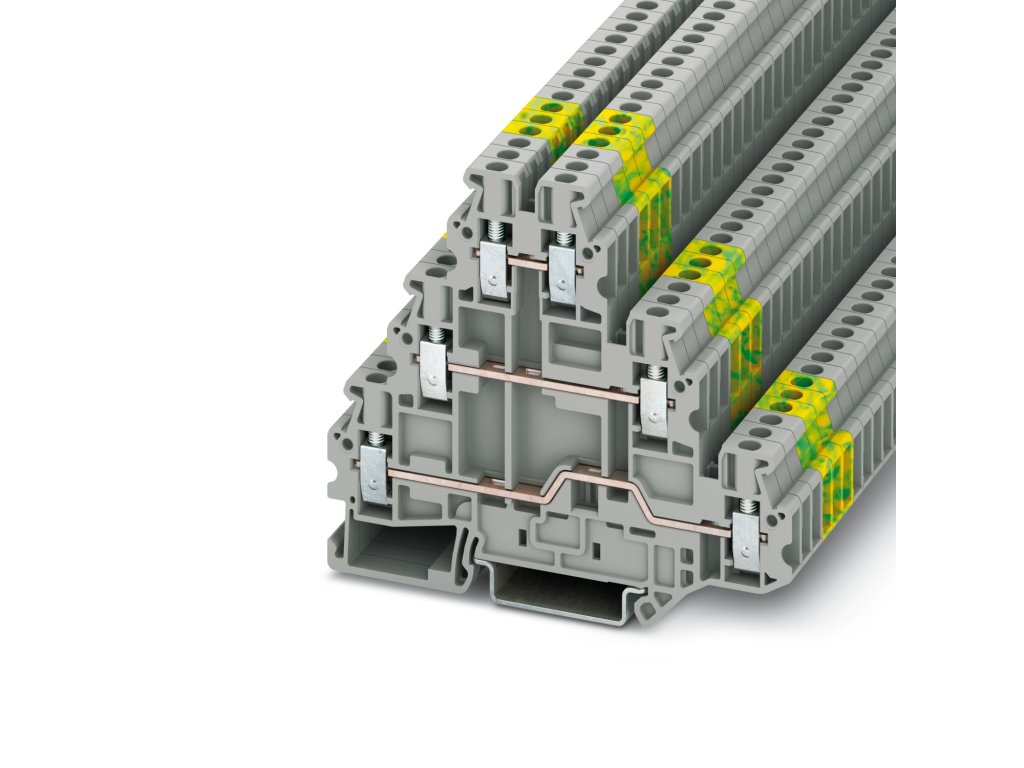

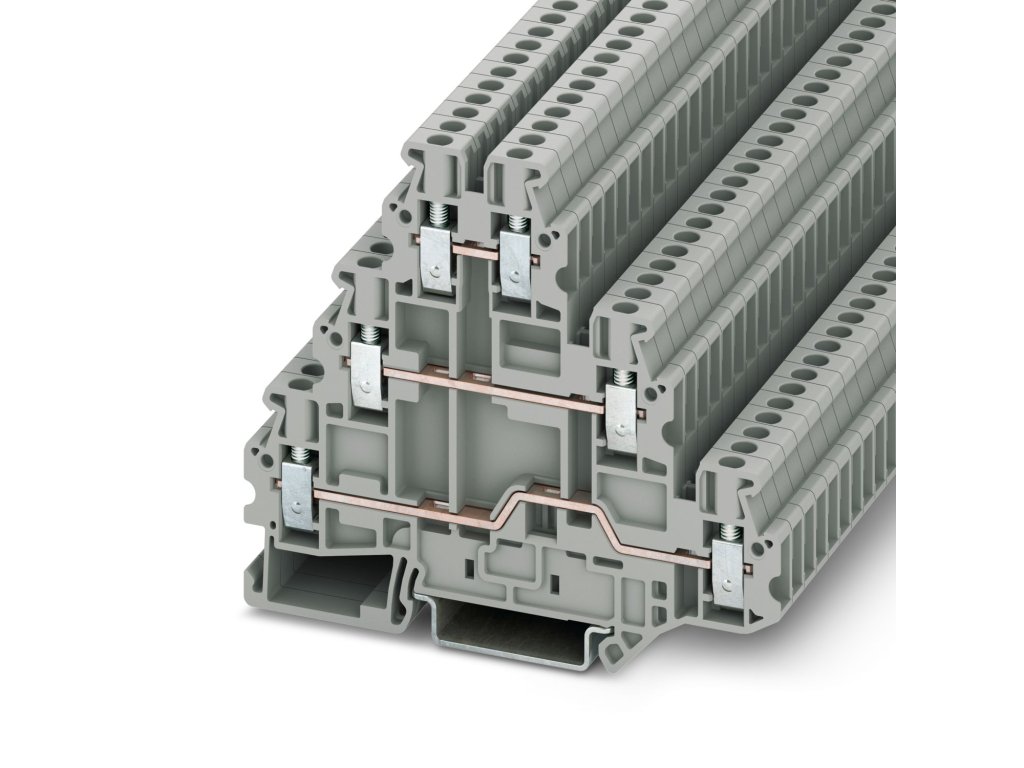

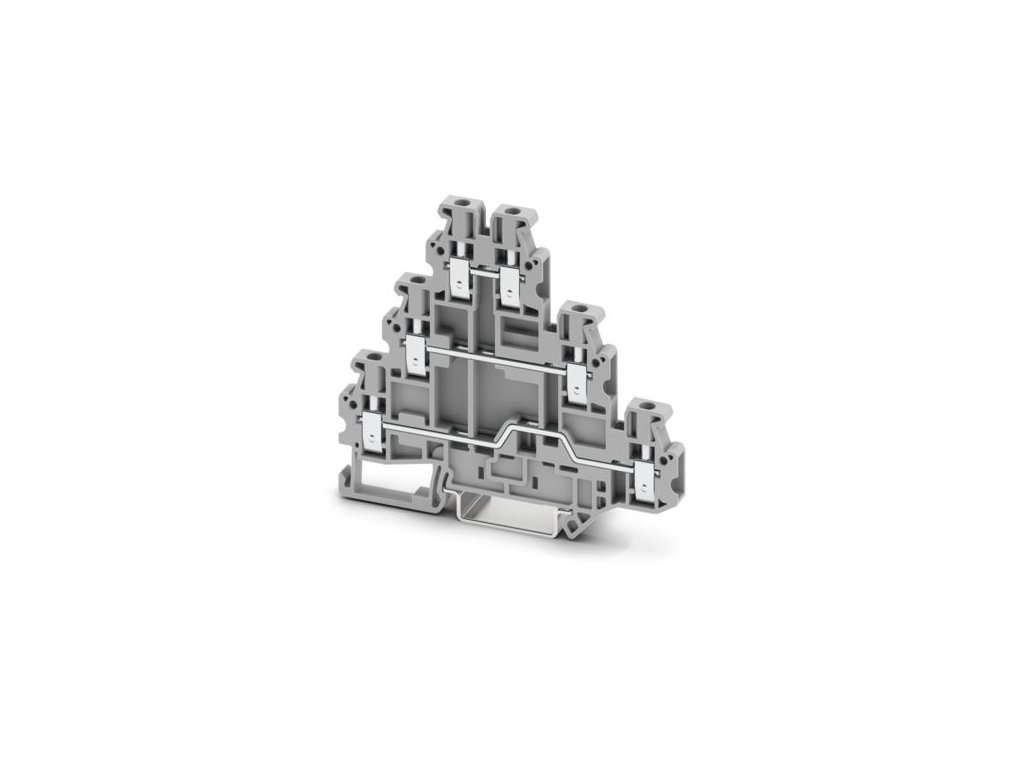

UT 2,5-3L – vícepatrová svornice (multi-level)
Kód: 3214259Detailní popis produktu
Klíčové výhody
-

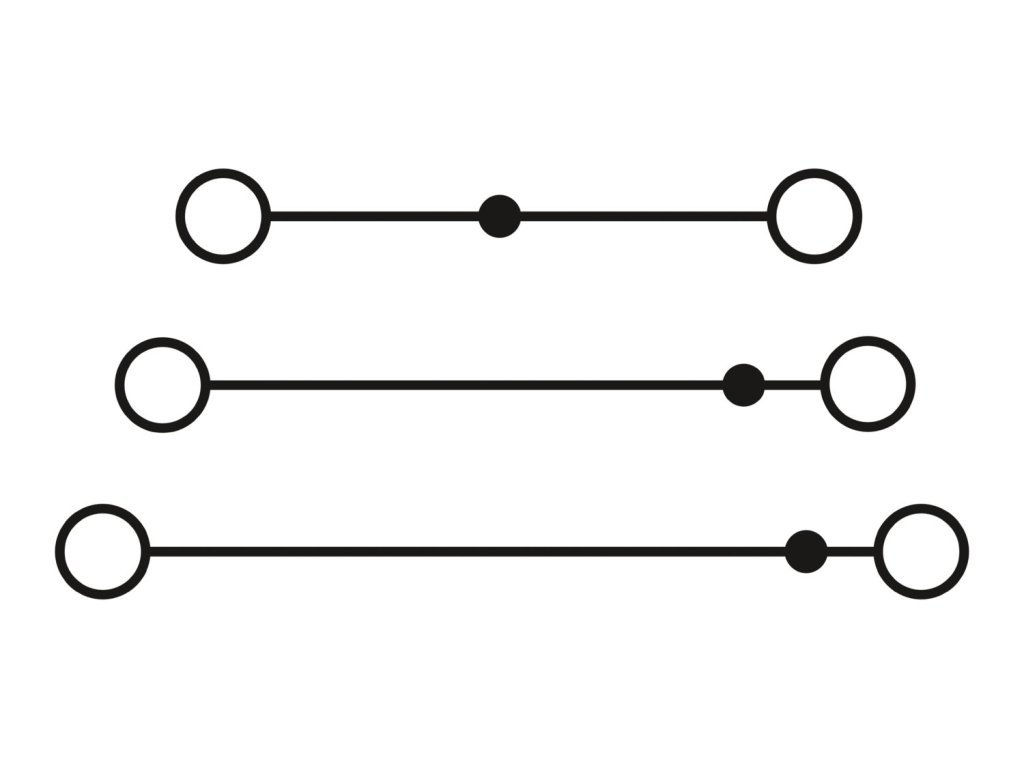

Třípatrové provedení – až 6 připojení (2 na patro), efektivní prostorové využití
-
Šroubové připojení M3, zajišťuje spolehlivý kontakt vodičů (pevné i ohebné)
-
Kompaktní šířka 5,2 mm umožňuje vysokou hustotu zapojení, vhodné do stísněných panelů
-
Vysoká jmenovitá hodnota: 19 A (2,5 mm²), až 28 A při použití vodiče 4 mm²; napětí 500 V, krátkodobě až 690 V
-
Robustní konstrukce: třída přepětí III, stupeň znečištění 3, rázová odolnost, otřesy, odolnost vůči plameni, kouři a toxitě dle NFPA 130 a EN 45545-2
-
Vhodná pro náročná prostředí, včetně železničních aplikací, splňuje normy IEC 60947-7-1 a IEC/EN 60079-7 (výbušné prostředí)
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Počet úrovní / připojení | 3 / 6 připojení | – |
| Připojení vodičů | Šroubové (M3), utahovací moment 0,5–0,6 Nm | – |
| Podporovaný průřez vodiče (pevný/ohebný) | 0,14–4 / 0,14–4 (AWG 26–12) | mm² / AWG |
| Jmenovitý proud | 19 A / 24 A / 28 A (v závislosti na průřezu) | A |
| Jmenovité napětí | 500 V (max 690 V) | V |
| Přepěťová kategorie / stupeň znečištění | III / 3 | – |
| Rázová odolnost | 6 kV surge | kV |
| Rozměry (Š × V × Hl.) | 5,2 mm × 90 mm (výška), 77,5 / 85 mm (hloubka na NS 35/7,5 / 15) | mm |
| Materiál / barva | Polyamid (PA), UL 94 V-0, šedá (RAL 7042) | – |
| Teplotní rozsah (provoz) | –60 … 110 °C (RTI materiálu 130 °C) | °C |
| Požární vlastnosti (kolejové normy) | EN 45545-2 R22–R26 HL1–HL3, NFPA 130 testy | – |
| Provozní aplikace | Průmysl, strojírenství, kolejová doprava | – |
(Zdroj: Phoenix Contact – technická data produktu UT 2,5-3L)
Kompatibilita / použití
-
Skvělý pro hustě zapojené rozvaděče – kompaktní, ale s třemi vrstvami propojení
-
Železniční a automatizační aplikace, díky odolnosti vůči otřesům, rázům a plameni
-
Kompatibilní systém CLIPLINE UT – přídavné můstky, koncové krytky, značení apod.
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
