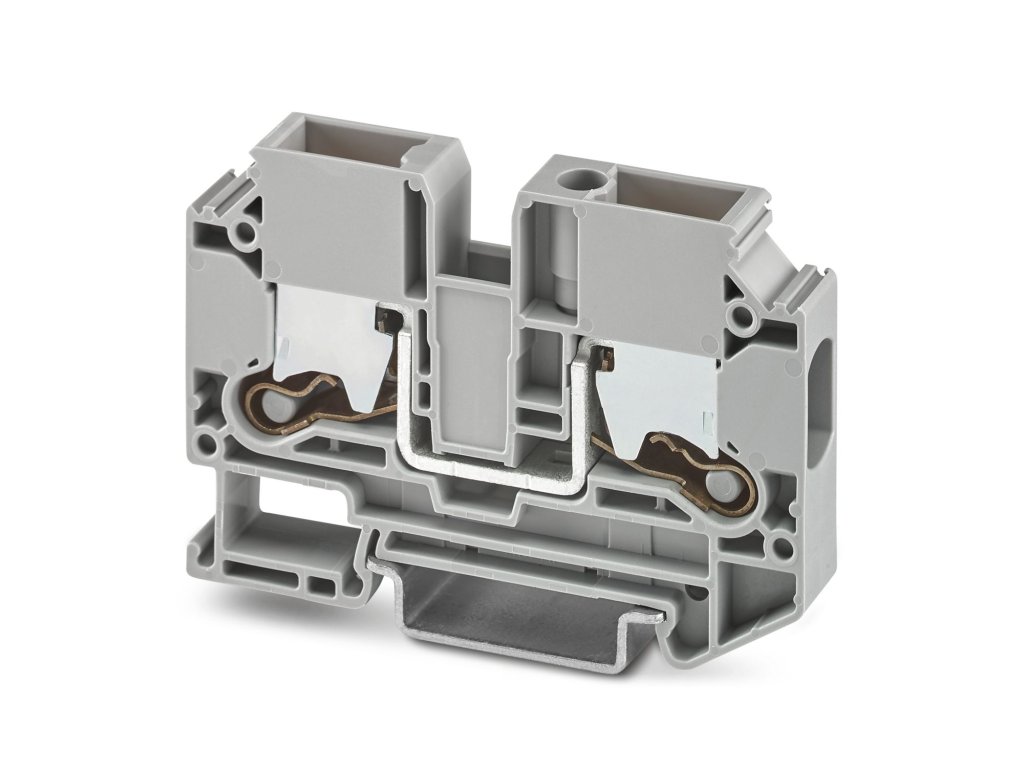

XTV 10 – Průchozí svornice
Kód: 1329547Detailní popis produktu
Klíčové výhody
-

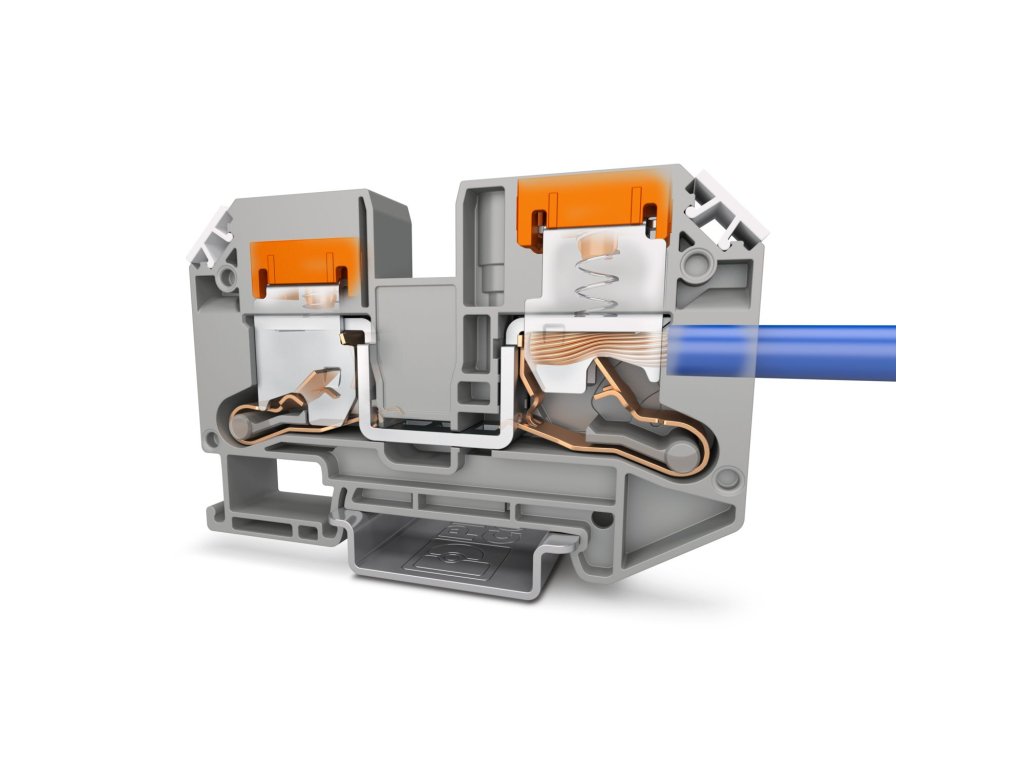

Push-X technologie umožňuje rychlé připojení bez nástroje
-
Vysoká flexibilita pro vodiče s koncovkou i bez
-
Připojení z boku zajišťuje přehledné uspořádání kabeláže
-
QR kód na svornici poskytuje rychlé získání informací
-
Integrovaná v systému COMPLETE line pro snadné rozšíření
Technické parametry
| Specifikace | Hodnota | Jednotka |
|---|---|---|
| Jmenovité napětí | 1000 | V |
| Jmenovitý proud | 57 | A |
| Maximální zatěžovací proud | 70 (u tuhého vodiče 16 mm²) | A |
| Jmenovitý průřez | 10 | mm² |
| Podporovaný průřez vodičů | 1,5 ... 16 (tužké), 2,5 ... 16 (ohebné) | mm² |
| Typ připojení | Push-X | — |
| Montáž na lištu | NS 35/7,5 a NS 35/15 | — |
| Rozměry (Š×H×V) | 10,2 × 48,8 × 72 (resp. do 57,8 na NS 35) | mm |
| Materiál izolace | Polyamid (PA), UL 94 V-0 | — |
| Pracovní teplota (provoz) | –60 ... +110 (krátkodobě + RTI Elec) | °C |
| Všeobecná norma montáže | IEC 60947-7-1 | — |
| Kategorie přepětí / stupeň znečištění | III / 3 | — |
| Maximální výkonová ztráta | 1,82 | W |
Kompatibilita / použití
-
Navrženo pro aplikace v železniční dopravě, strojírenství, konstrukci zařízení a průmyslové automatizaci
-
Kompatibilní se systémem COMPLETE line a širokou řadou doplňků (např. můstky, koncové krytky, nosné lišty, značení)
Doplňkové parametry
| Kategorie: | Svorkovnice |
|---|---|
| Záruka: | 2 roky |
